Bibliothèque du salon
Quatre systèmes du commerce et une version fait maison pour le mur ouest de la variante B du salon, sur les 258 cm qui séparent le coin nord du cadre du passage : Vitsoe 606, String System, USM Haller, Moebe et le fait maison, avec leurs prix face à IKEA. Le bouton bascule le plan, l'élévation et le rendu 3D. La pose de chaque système (ce qui porte, ce qui se visse dans la cloison) est détaillée dans une page à part : Fixations. L'historique est en fin de document (Changements).
Plan et élévation
Vitsoe 606 · Plan, 1 unité = 1 cm. Les armoires basses (38 avec le rail) sont plus profondes que les étagères du haut (24, en pointillé). La table reste où elle était en B : il y a 77 derrière les chaises, au niveau des armoires.
Vitsoe 606 · Mur ouest vu depuis l'est. Quatre rails E-Track en aluminium vissés dans la cloison, à 3,5 du coin nord. Trois armoires basses de 36 de profondeur, avec le dessus à hauteur de table (74), puis cinq niveaux d'étagères de 22 tous les 32 cm. Il reste 1,9 cm de jeu côté passage.

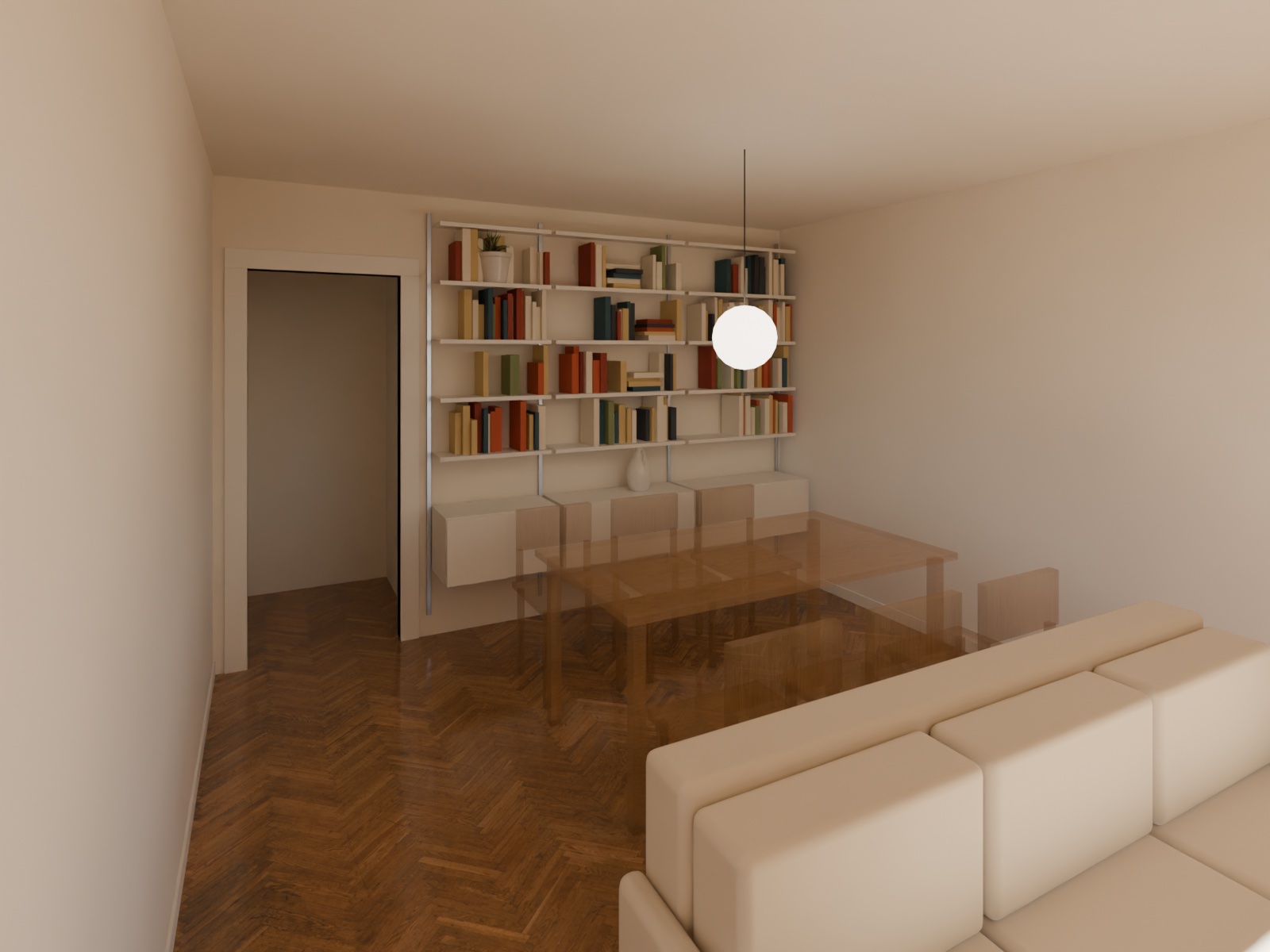

Vitsoe 606 · Rendu 3D, vue debout depuis l'angle sud-est, un matin d'été (soleil par la baie est). Rails aluminium, tablettes et armoires off-white.
String System · Plan, 1 unité = 1 cm. La profondeur est de 30 partout : 85 derrière les chaises, soit 5 de mieux qu'avec la bibliothèque de 35.
String System · Mur ouest vu depuis l'est. Quatre montants au sol de 200 × 30 et trois travées de 78. Une tablette basse pour les grands livres, des armoires à abattant dont le dessus est à 74, puis quatre niveaux. Le poids repose sur le sol : la cloison ne sert qu'à retenir le haut. Il reste environ 18 cm côté passage.
String System · Rendu 3D, même vue. Montants laqués noir, tablettes et armoires en chêne ; une plante occupe le jeu côté passage.
USM Haller · Plan, 1 unité = 1 cm. 35 entre axes, soit environ 37 avec les boules : 78 derrière les chaises.
USM Haller · Mur ouest vu depuis l'est. Structure tubes et boules chromés de 4 colonnes (75, 75, 50, 50) et 6 rangs de 35. Les deux rangs du bas ont des portes abattantes (dessus à 74), et quelques fonds pleins rythment les quatre rangs ouverts. Le meuble porte son propre poids ; au-delà de 178 de haut, USM conseille une simple fixation anti-basculement. Il reste environ 6 cm côté passage.

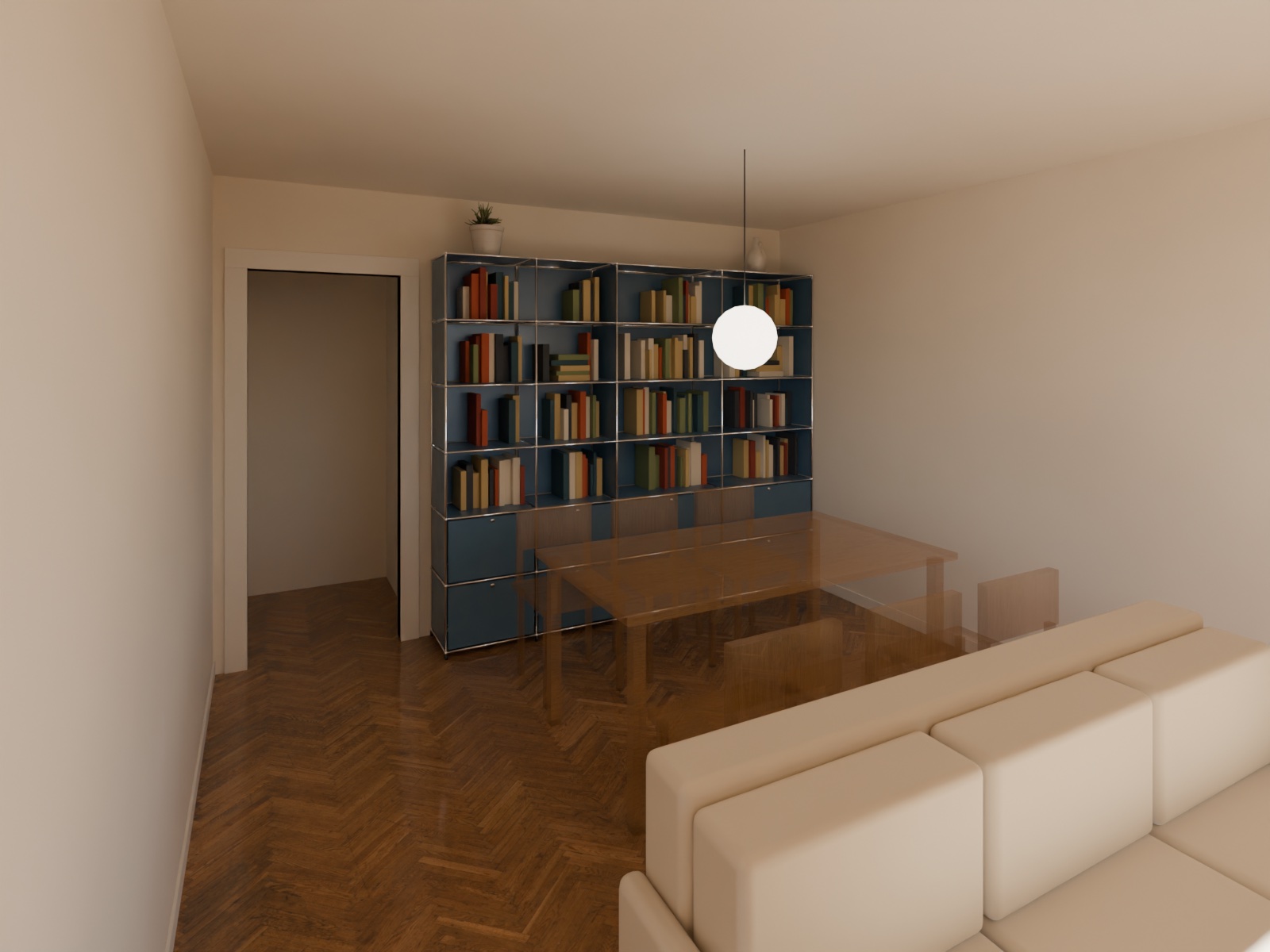

USM Haller · Rendu 3D, même vue. Structure chromée, panneaux bleu acier (une des teintes USM), abattants en bas.
Moebe · Plan, 1 unité = 1 cm. Profondeur de 35, comme la bibliothèque du plan : 80 derrière les chaises. Les montants traversent les coins des étagères (4 du bord).
Moebe · Mur ouest vu depuis l'est. Huit montants en acier laqué noir par niveau (115 en bas, 85 au-dessus, raccordés à 115), sept étagères en chêne huilé de 85 × 35 par travée, réglables en continu. Le meuble est posé au sol et retenu au mur par des pattes. Il reste 19 cm côté passage. Pas de rangement fermé dans cette version (un caisson Moebe existe en option).

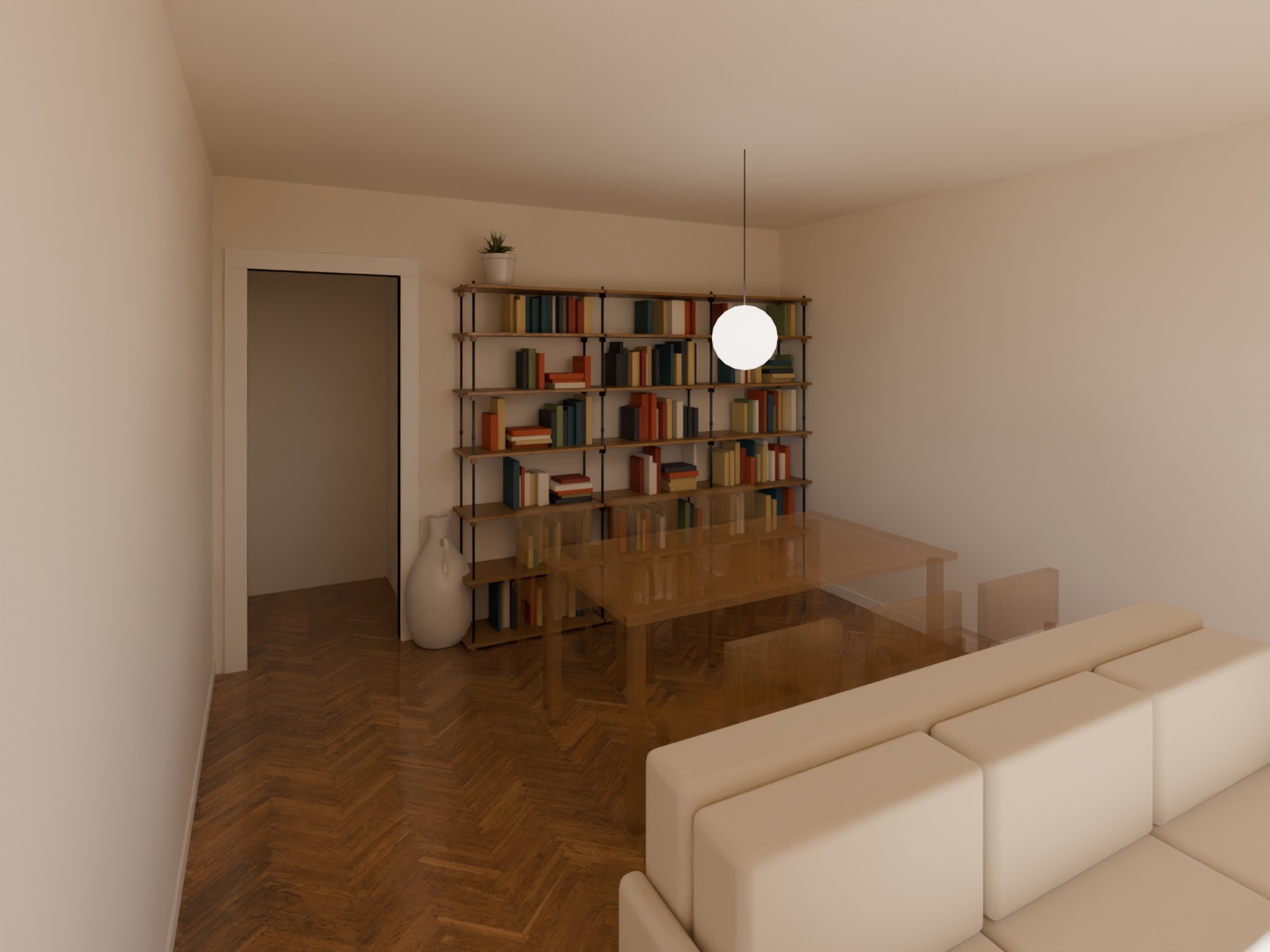

Moebe · Rendu 3D, même vue. Montants noirs, étagères chêne.
Fait maison · Plan, 1 unité = 1 cm. Caissons de 35 (dessus compris) sur toute la longueur, sans jeu avant le cadre ; tablettes de 31 au-dessus (tireté), sur quatre crémaillères. 80 derrière les chaises, 84 au-dessus de 74.
Fait maison · Mur ouest vu depuis l'est, et coupe. Quatre crémaillères doubles de 130 vissées dans la cloison (de 76 à 206), seize consoles de 27, quatre tablettes continues de 258 × 30. En bas, trois caissons de 86 × 33 × 64 sur un socle de 8 en retrait, à deux portes sans poignée chacun, sous un dessus continu de 258 × 35 à 74. Tablettes à 106, 138, 170 et 200 (dessus) : 30 libres entre deux, pour des livres jusqu'à 29.

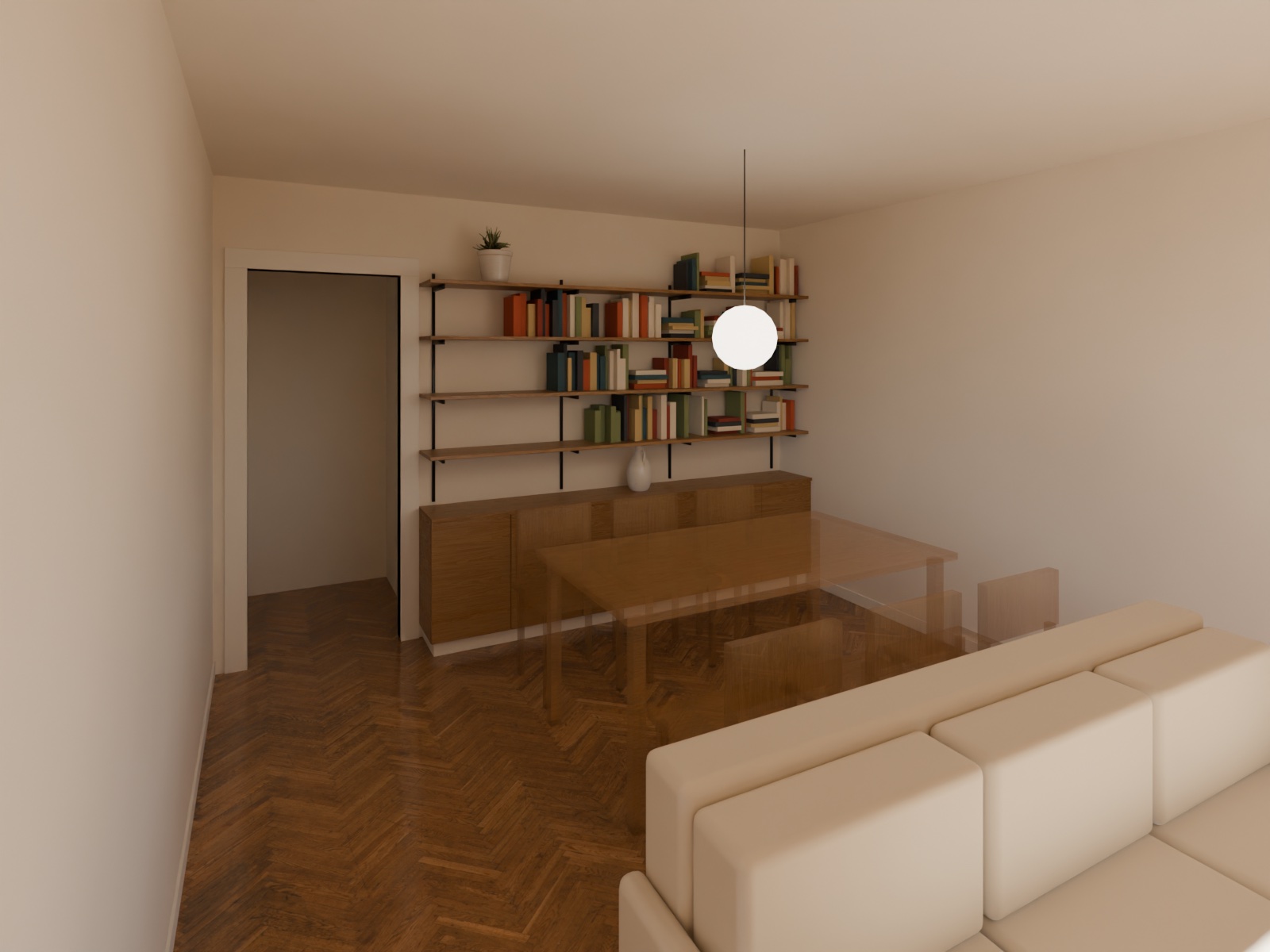

Fait maison · Rendu 3D, même vue que les autres systèmes : debout depuis l'angle sud-est, un matin d'été. Tout en chêne, crémaillères et consoles noires, socle couleur des plinthes.
Comparaison
| V · Vitsoe 606 | S · String System | U · USM Haller | M · Moebe | F · Fait maison | |
|---|---|---|---|---|---|
| Composition | 3 travées (91,2 + 91,2 + 66,7 entre axes), rails E-Track de 228 | 4 montants 200 × 30, 3 travées de 78 | 4 colonnes (75 + 75 + 50 + 50), 6 rangs de 35 | 3 travées de 85 (77 entre axes), montants 115 + 85 | 4 crémaillères murales (86 + 78 + 78 entre axes), 3 caissons de 86 |
| Largeur hors tout | 256,1 (jeu 1,9) | ≈ 240 (jeu ≈ 18) | ≈ 252 (jeu ≈ 6) | 239 (jeu 19) | 258 (jeu 0) |
| Profondeur | 24 en haut, 38 en bas | 30 | ≈ 37 | 35 | 31 en haut, 35 en bas |
| Hauteur | rails de 12 à 240 | 200 | ≈ 213 | 200 | crémaillères de 76 à 206, tablette haute à 200 |
| Rangements fermés | 3 armoires 36 × 90 / 65,5 | 3 armoires à abattant 78 × 30 | 8 abattants (2 rangs) | aucun (caisson en option) | 3 caissons 86 × 64, 6 portes à poussoir, dessus à 74 |
| Étagères ouvertes | 5 niveaux · ≈ 12 m | 5 niveaux · ≈ 11,7 m | 4 niveaux · 10 m | 7 niveaux · ≈ 16,7 m | 4 niveaux · ≈ 10,3 m |
| Recul derrière les chaises | 77 (91 au-dessus de 74) | 85 | 78 | 80 | 80 (84 au-dessus de 74) |
| Charge sur la cloison (fixations) | tout le poids | haut des montants seulement | anti-basculement seulement | anti-basculement seulement | les tablettes (caissons au sol) |
| Modèles 3D | SketchUp (3D Warehouse) + guide de conception officiel | CAO officielle (3Dfindit), Blender (BlenderKit) | CAO officielle (USM, BIMobject, pCon) | modélisé ici d'après les cotes du site | modélisé ici, avec liste de débit |
Prix
Deux totaux par système, TTC hors livraison, relevés le 09/10/2026. Ouvert : structure et étagères seules, sur 6 ou 7 niveaux d'environ 200 de haut. Avec rangements : un rang de rangements fermés en bas, dessus vers 74 comme dans les plans, et 4 niveaux ouverts au-dessus (vers 106, 138, 170 et 200) ; les étagères en moins sont déduites.
| Système | Largeur | Prof. | Ouvert | Rangements fermés | Avec rangements | Source |
|---|---|---|---|---|---|---|
| IKEA IVAR, pin brut | 259 | 30 | 300 – 340 € | 3 éléments à 2 portes 80 × 30 × 83 : 270 €. Dessus à 83, et 1 cm de trop en largeur. | ≈ 500 € | ikea.com, relevé |
| IKEA ELVARLI, blanc | 245 | 36 | 565 € | Pas de portes dans la gamme : 6 tiroirs 80 × 36 à 50 €, soit ≈ 300 €. | ≈ 820 € | ikea.com, relevé |
| Fait maison, bouleau | 258 | 30 | 1 000 – 1 300 € | 3 caissons 86 × 33 × 64 sur socle, sous un dessus continu à 74, en bouleau de 18, portes sans poignée (charnières invisibles, poussoirs), huile (débit et temps) : ≈ 550 – 750 €. | ≈ 1 100 – 1 450 € | estimé |
| Fait maison, chêne | 258 | 30 | 800 – 1 200 € | Les mêmes caissons en chêne lamellé-collé de 19 : ≈ 700 – 1 000 €. | ≈ 1 350 – 1 650 € | estimé |
| S · String System | ≈ 240 | 30 | 1 725 – 1 910 € | 3 armoires à abattant 78 × 30 × 42 en chêne : ≈ 1 570 €. | ≈ 2 930 € | String, à confirmer en France |
| M · Moebe | 239 | 35 | 3 380 – 3 800 € | 3 caissons 85 × 45 × 35 à 620 € : 1 860 € (tablette intérieure + 75 € chacun). | ≈ 4 400 € | moebe.dk, relevé |
| V · Vitsoe 606 | ≈ 252 | 36 | 2 955 – 3 380 € | 3 armoires à porte abattante (90, 90, 65,5) : ≈ 3 535 €. Vitsoe ne fait pas de portes coulissantes. | ≈ 5 630 € | vitsoe.com, relevé |
| U · USM Haller | ≈ 252 | 35 | 6 500 – 8 500 € | 8 portes abattantes (2 rangs), ≈ 170 à 250 € de plus par case : ≈ 1 500 – 1 850 €. | ≈ 8 000 – 10 400 € | estimé, sur devis |
- Dessus à 74 pile : seuls le fait maison et IKEA BESTÅ le permettent. Deux combinaisons BESTÅ à portes 120 × 42 × 74 coûtent 320 €, mais leurs 42 de profondeur demandent une structure murale séparée au-dessus.
- Fait maison : c'est le seul qui remplit exactement les 258. Les tablettes continues demandent des panneaux de 300 de long. Les consoles portent 50 kg chacune, mais la cloison ouest porte tout le poids, comme avec Vitsoe.
- Moebe : le caisson ne se monte que dans une travée de 85. Il faut le placer à 29 du sol pour avoir le dessus à 74 ; le caisson haut (85 × 87, 930 €) le mettrait à 87. La fixation du caisson sur les montants est à vérifier.
- Vitsoe : la hauteur exacte des armoires (36 à 39,5) et la livraison en France se confirment avec un « planner » Vitsoe (devis gratuit). Avec un tiroir au lieu d'un abattant : ≈ 2 990 € de rangements.
- USM : la structure comme les portes sont extrapolées des meubles vendus chez smow ; un devis revendeur est indispensable.
Fait maison : débit et temps
Pour la variante F avec rangements (plan, élévation, coupe et rendu sous le bouton F). Elle se fait en bouleau de 18 ou en chêne lamellé-collé de 19 ; les cotes ne changent pas.
Liste de débit
| Pièce | Qté | Cotes (cm) | Remarque |
|---|---|---|---|
| Tablettes | 4 | 258 × 30 | dans des panneaux de 300 |
| Dessus des caissons | 1 | 258 × 35 | continu, 1 cm de débord devant |
| Côtés de caisson | 6 | 64 × 31,2 | |
| Fonds bas de caisson | 3 | 82,4 × 31,2 | |
| Traverses hautes | 6 | 82,4 × 10 | avant et arrière |
| Tablettes intérieures | 3 | 82,2 × 28 | sur taquets, réglables |
| Dos | 3 | 82,4 × 62 | contreplaqué de 8 |
| Portes | 6 | 42,7 × 63,6 | en applique, jeu de 3 mm |
| Socle | 6 | 2 × 254 × 8, 4 × 24 × 8 | en retrait de 4 devant |
| Quincaillerie | 4 crémaillères doubles de 150 recoupées à 130 · 16 consoles de 27 · 12 charnières invisibles de 35 sans ressort · 6 poussoirs · taquets · ≈ 20 chevilles adaptées à la cloison · huile dure | ||
Temps estimé
Ces heures sont celles d'un bricoleur équipé : scie plongeante sur rail, visseuse, perceuse avec gabarit de charnières. Elles ne comptent ni les déplacements ni les temps de séchage. Si le magasin débite les panneaux, le débit tombe à zéro.
| Étape | Ouvert seul | Avec rangements |
|---|---|---|
| Relevé (cloison, plinthe, prises, aplomb), plan de débit, commande | 2 h | 3 h |
| Débit des panneaux | 1 h | 5 – 6 h |
| Ponçage, chants | 2 – 3 h | 6 – 9 h |
| Huile, 2 couches (24 h de séchage entre les deux) | 2 h | 5 h |
| Assemblage des caissons et du socle (tourillons ou vis, dos) | — | 6 – 8 h |
| Portes : perçage des charnières, poussoirs, réglage | — | 3 – 4 h |
| Pose des crémaillères (repérage, chevillage, niveau) | 2 – 3 h | 2 – 3 h |
| Pose des caissons et du dessus (calage, fixation au mur) | — | 2 – 3 h |
| Consoles et tablettes | 1 h | 1 h |
| Total | 10 – 12 h | 33 – 42 h |
| Sur le calendrier | 1 week-end | 4 à 5 week-ends |
- Avec débit en magasin : 9 à 11 h pour l'ouvert seul, 28 à 36 h avec rangements. Compter une à deux semaines de délai de découpe.
- Les caissons représentent les trois quarts du temps. Une solution intermédiaire : la partie haute faite maison et des caissons du commerce : BESTÅ a le dessus à 74, mais 42 de profondeur (voir plus haut).
- Pour un premier meuble, compter environ 1,5 fois plus.
- Les consoles portent 50 kg chacune. Une tablette pleine de livres pèse 80 à 90 kg, répartis sur 4 consoles, soit environ 22 kg par console. La cloison doit tout porter : à vérifier avant d'acheter (voir Points à vérifier).
- Recul derrière les chaises : 80 au niveau des caissons, 84 au-dessus de 74.
Principe
V · Vitsoe 606
C'est celui qui remplit le mieux le mur : 256 sur 258. Les étagères de 22 dégagent la pièce en hauteur, et les armoires de 36 font un buffet à hauteur de table, pratique pour recevoir. En contrepartie, tout est accroché à la cloison du cellier et du WC, qui doit être assez solide pour cela.
S · String System
Le moins profond (30) et le moins cher. Les montants en fil d'acier sont légers à l'œil, et le mur reste libre au-dessus de 200 pour des cadres. Comme les travées ne font que 78, il reste environ 18 cm vides côté passage (une plante, une liseuse).
U · USM Haller
Il tient debout tout seul : la cloison ne porte rien. Sa profondeur de 35 est celle du plan, et ses deux rangs d'abattants reprennent les portes basses du plan. C'est aussi le plus massif à l'œil (métal laqué, boules chromées) et le plus cher.
M · Moebe
Le plus simple à l'œil : de fines tiges noires et des étagères en chêne, sans crémaillère ni pas imposé. Chaque étagère glisse sur les montants et repose sur quatre cales en chêne, à la hauteur voulue. Il est posé au sol, comme USM, mais il est ouvert partout et laisse 19 cm vides côté passage, comme String. 20 kg par étagère : pour des livres, prévoir les panneaux arrière (30 kg).
F · Fait maison
Le seul qui remplit les 258 sans jeu et met le dessus des caissons pile à 74. Des tablettes continues sur crémaillères noires, au-dessus de trois caissons en chêne ou en bouleau à portes sans poignée. Les caissons sont posés au sol, mais la cloison porte les tablettes. C'est le moins cher des meubles en bois massif (1 100 à 1 650 € avec rangements), en échange de 30 à 40 heures de travail.
Points à vérifier
- Cloison ouest (cellier et WC) : il faut savoir comment elle est faite (plaque de plâtre sur ossature, carreaux de plâtre ou maçonnerie). C'est ce qui décide entre V et U. Vitsoe conseille des fixations lourdes et un renfort si la cloison est en plaque.
- Plinthe : son épaisseur décale tout vers la pièce. Vitsoe propose des pattes murales longues au-delà de 3 cm.
- Prises et interrupteurs sur ce mur : à relever pour placer les armoires ou les abattants.
- Moebe : le pas de 77 entre axes vient des cotes publiées (85 pour une travée, + 77 par travée). Le détail de la jonction entre deux étagères voisines sur un même montant est à vérifier sur le configurateur ; le plan les représente bout à bout.
- Cotes à confirmer auprès des fabricants : l'épaisseur des montants String, la profondeur hors tout des boules USM, et la hauteur et la position des armoires Vitsoe et String. Elles ont été estimées pour ce plan.
Modèles 3D
- Vitsoe 606 : 3D Warehouse · guide de conception (PDF)
- String System : 3Dfindit (CAO officielle) · BlenderKit
- Moebe : description du système · configurateur
- USM Haller : téléchargements USM · grille de cotes
Changements
| Version | Date | Changements |
|---|---|---|
| V1.7 | 09/10/2026 | Nouvelle page Fixations : pour chaque variante, la façon dont étagères et rangements sont suspendus ou posés, avec une coupe et un détail de l'accroche, puis un comparatif et le choix des chevilles selon la cloison. |
| V1.6 | 09/10/2026 | Le fait maison devient la variante F, au même niveau que les autres : bouton, plan, élévation et coupe, rendu, colonne du comparatif et carte Principe ; la section en fin de page ne garde que la liste de débit et le temps. Les cinq rendus sont refaits avec la table et les chaises semi-transparentes, pour voir le bas des bibliothèques. |
| V1.5 | 09/10/2026 | Rendu 3D de la version fait maison (fonction fait_maison() de 3d/salon_biblio.py, code F), en chêne avec crémaillères et consoles noires. |
| V1.4 | 09/10/2026 | Nouvelle section « Fait maison » : élévation et coupe de la version sur mesure avec rangements (4 crémaillères, 4 tablettes continues de 258 × 30, 3 caissons de 86 à 6 portes sous un dessus à 74), liste de débit et temps estimé : 10 à 12 h pour l'ouvert seul, 33 à 42 h avec rangements. |
| V1.3 | 09/10/2026 | Prix : rangements fermés bas ajoutés pour chaque système (armoires Vitsoe et String, abattants USM, caissons Moebe, éléments IVAR, tiroirs ELVARLI, caissons faits maison), avec un total « avec rangements » sur 4 niveaux ouverts au-dessus. |
| V1.2 | 09/10/2026 | Quatrième système, Moebe (3 travées de 85, 239 × 200 × 35, montants noirs et étagères chêne) : plan, élévation, rendu 3D et colonne du comparatif. Nouvelle section Prix : les quatre systèmes face à IKEA (IVAR, ELVARLI) et à une version fait maison (crémaillères et tablettes chêne ou bouleau). |
| V1.1 | 05/10/2026 | Un rendu 3D par système (Blender Cycles, script 3d/salon_biblio.py) : vue debout depuis l'angle sud-est, matin d'été. Teintes retenues pour le rendu : Vitsoe off-white, String noir et chêne, USM bleu acier. |
| V1 | 05/10/2026 | Première proposition pour le mur ouest, sur 258 cm utiles entre le coin nord et le cadre du passage : Vitsoe 606 (256,1, fixé au mur), String System (≈ 240, montants au sol de 200) et USM Haller (≈ 252, autoportant). Plan, élévation, comparaison et sources des modèles 3D. |
