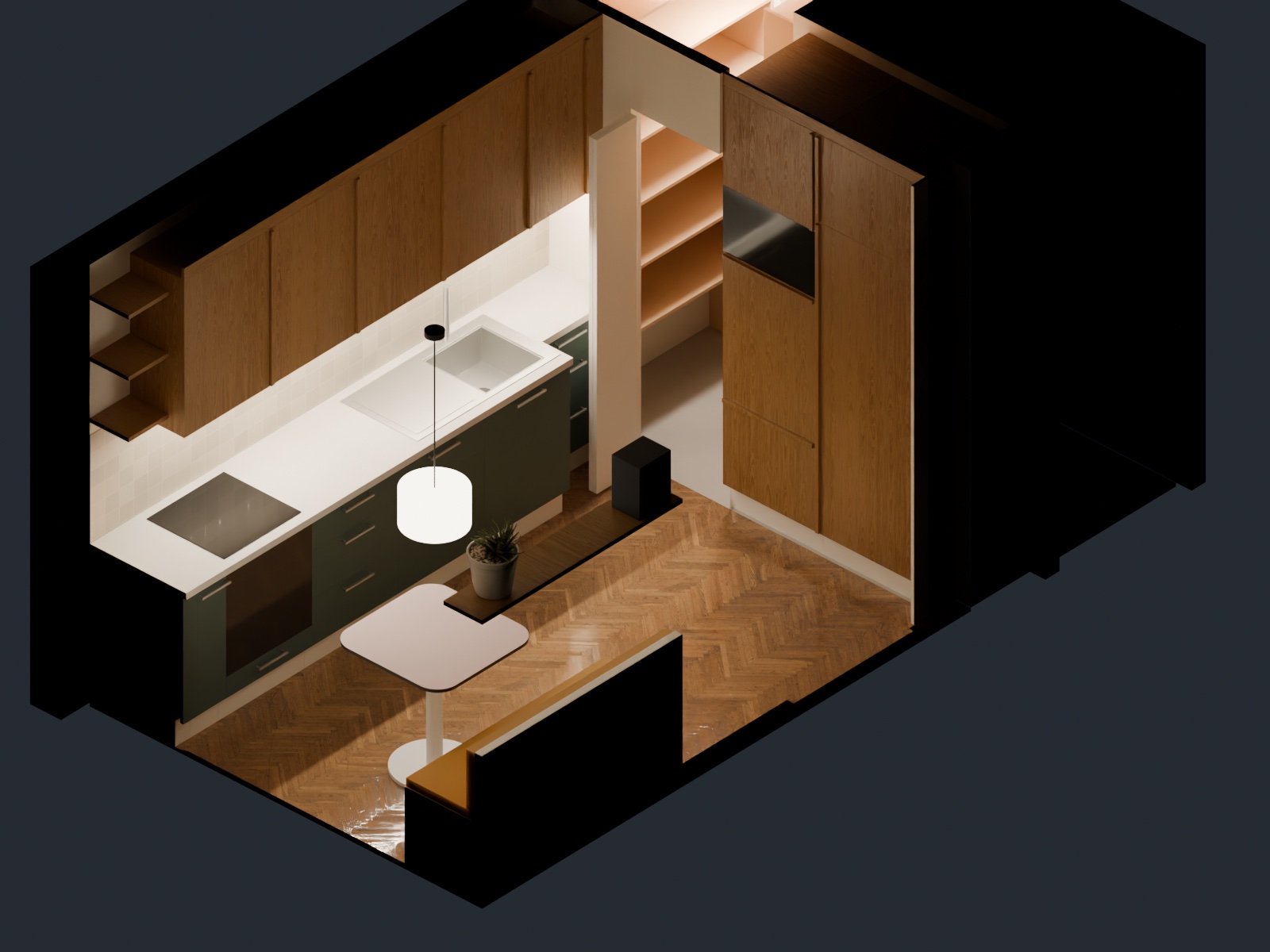

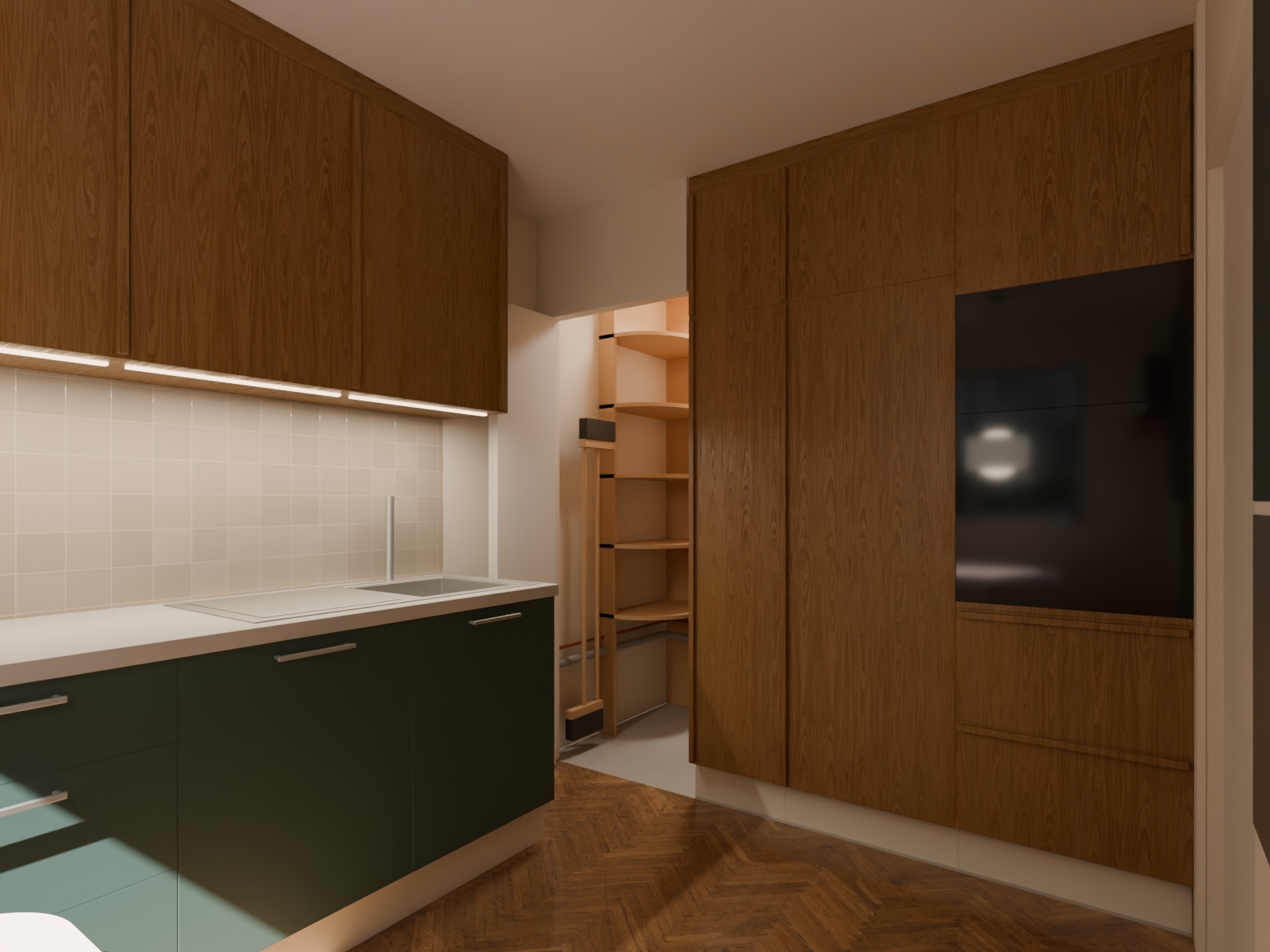

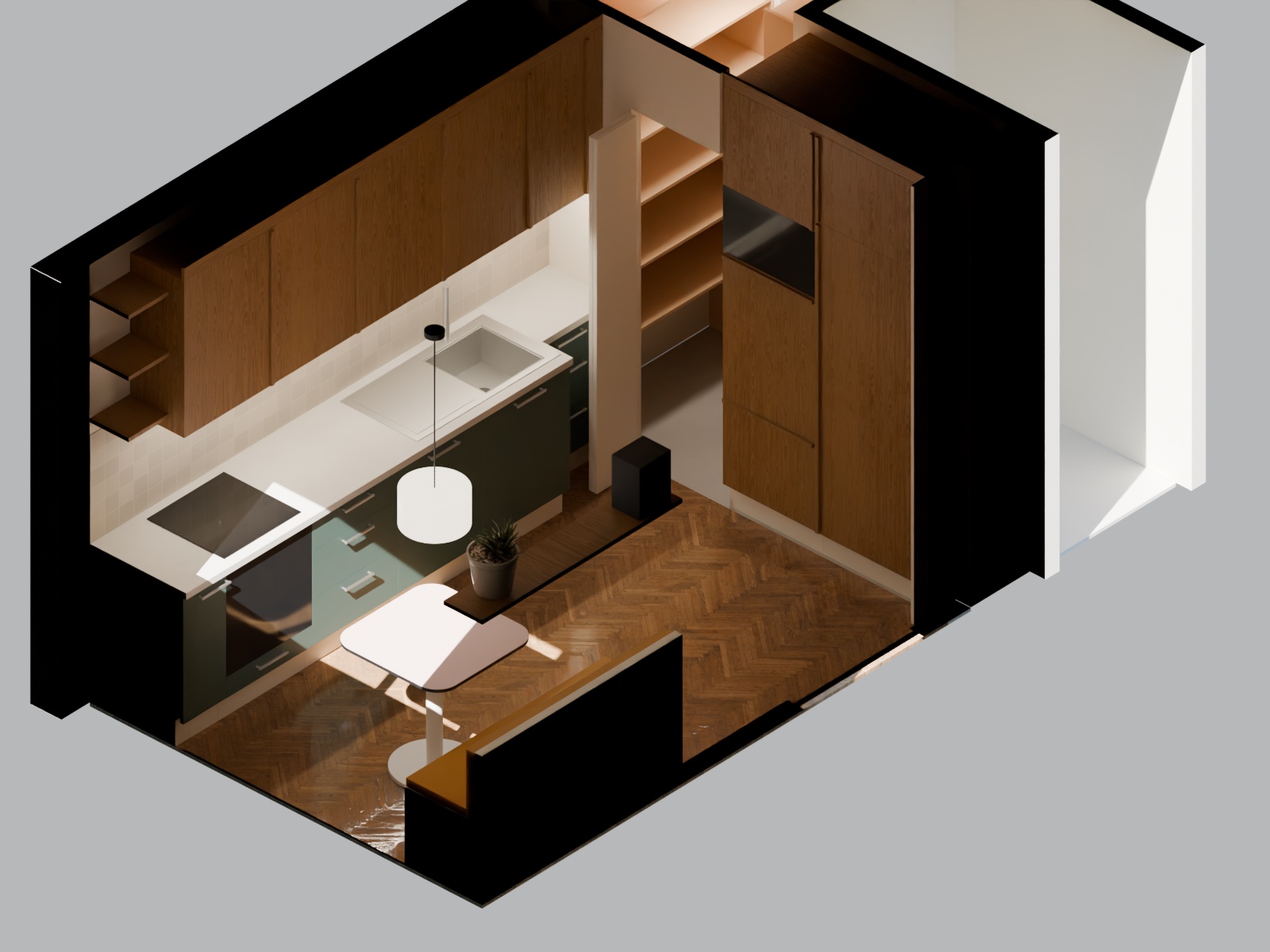

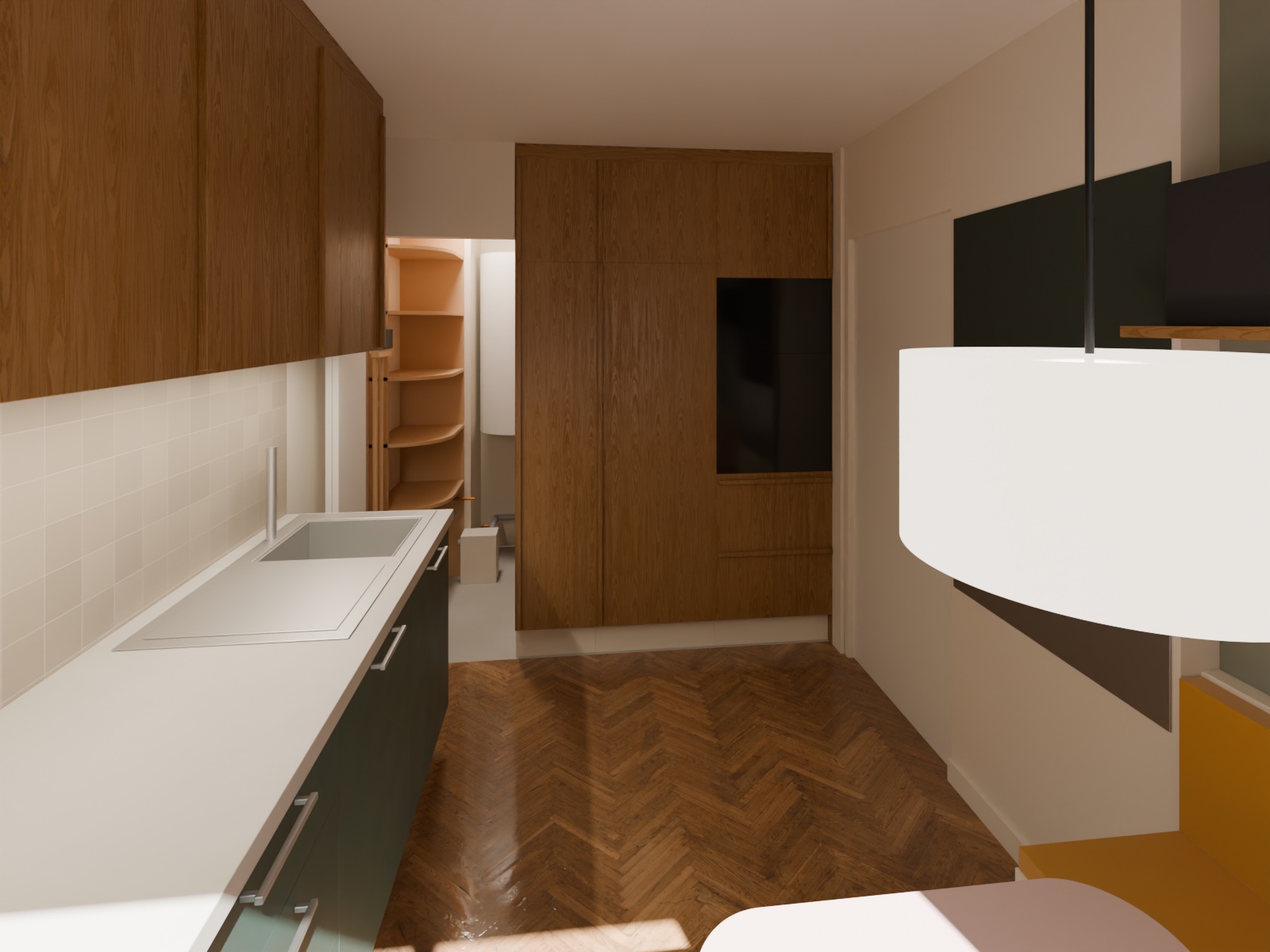

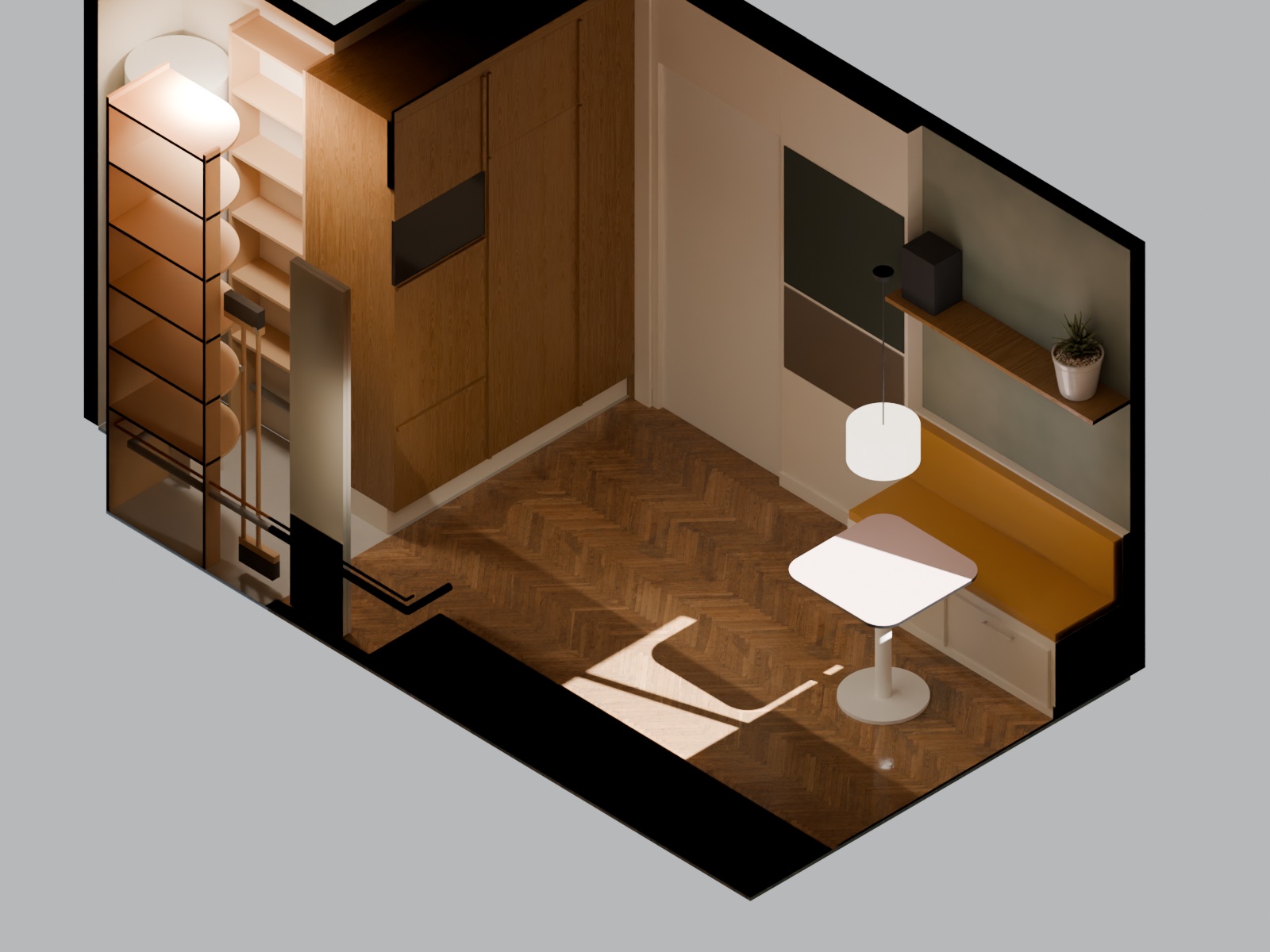

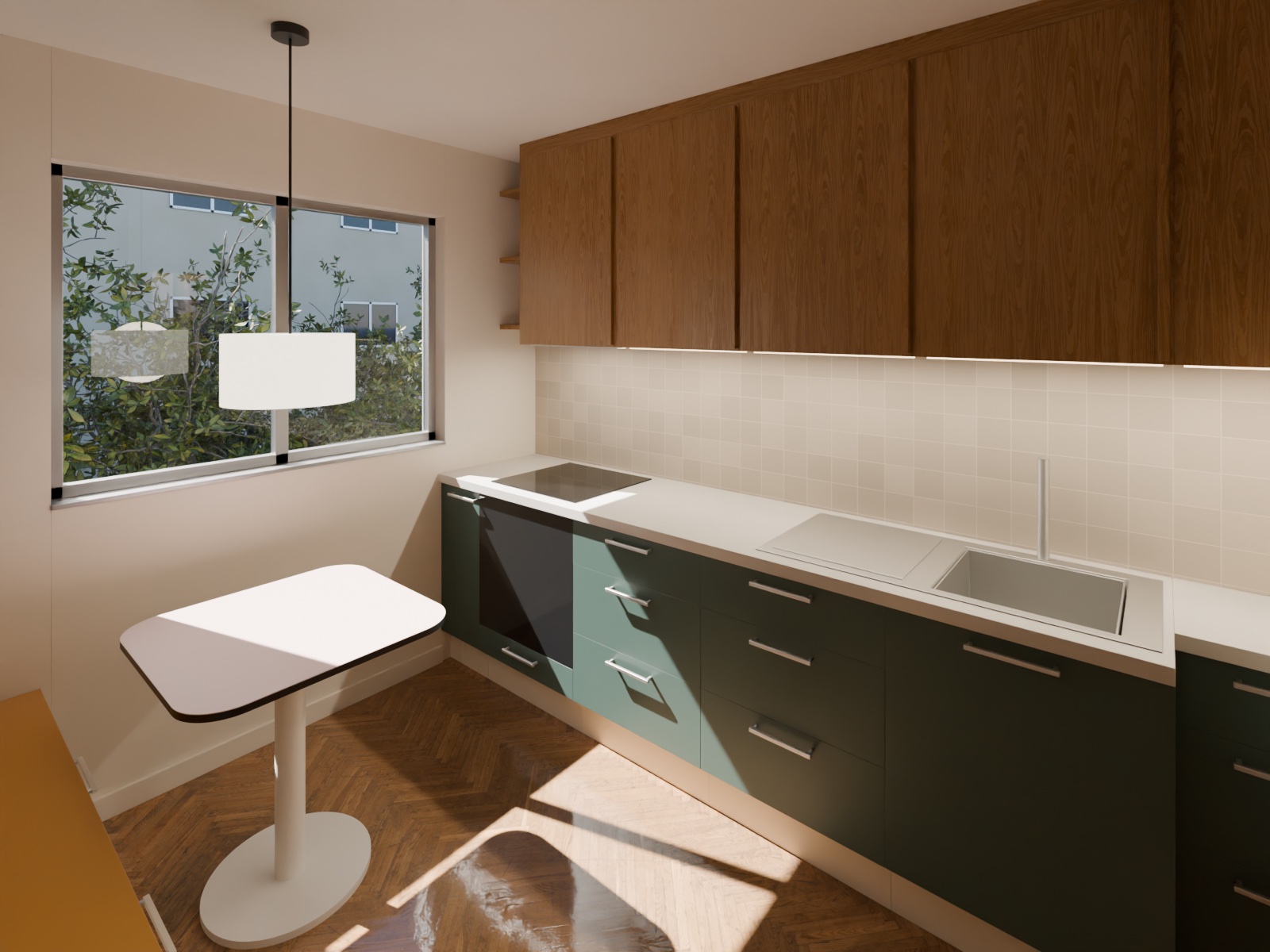

Échelle : 1 unité = 1 cm. Pièce vide : chambre et ancien cellier ouverts, sans cloison. Restent la fenêtre coulissante du mur ouest (y 58 → 200), la porte d'entrée (baie x 228 → 306), le décroché de l'angle sud-est, la chute (sous le ballon), le ballon et le WC. Sols : parquet chêne en bâtons rompus dans l'ancienne chambre (x 0 → 325), gris ciment dans l'ancien cellier et l'ancien placard (à partir de x 325) ; les cloisons déposées du relevé d'origine sont en tireté (chambre / cellier x 325 → 335, cellier / placard y 100 → 110). Mur nord : 6 meubles bas de 20 + 60 + 60 + 60 + 60 + 40 (x 10 → 310), à 10 du mur ouest et 10 du retour de cloison du cellier (fileurs Canopée) : plan de travail de mur à mur ; caisson P58 + façade 2, profondeur 60, sous un plan de travail de 4 (P62, débord de 2), sauf B6 (P38 + façade, profondeur 40, plan P42) qui laisse se replier la porte du cellier. Induction 60 classique, four encastré dessous et hotte intégrée dans H1 au-dessus, sur B2 (x 30 → 90) ; évier inox 1 bac 56 × 50 (bac 40 × 40) sur B5 (x 210 → 270), mitigeur derrière le bac, égouttoir à gauche au-dessus de B4. Mur est : colonnes C1 (lave-vaisselle en hauteur, micro-ondes au-dessus, y 115 → 175) et C2 (frigo, y 175 → 235) de 60, P60, fileur chêne de 5 entre C2 et le décroché (la porte du frigo s'ouvre à 90° sans toucher le fileur de l'entrée), contre le mur du WC (x 382), du décroché vers le nord, façades vers l'ouest (x 322). Le mur sud est libre entre la banquette et le caisson du galandage. Porte d'entrée : à galandage, vantail 83 × 204 (trait plein, fermé) ; ouverte, elle rentre vers l'ouest dans un caisson de galandage (ocre, x 140 → 225) logé dans un doublage de 10 contre le mur sud (y 242 → 252), avec un montant de 4 à l'est de la baie. Le passage reste de 78 ; rien ne bat dans la cuisine. Face cuisine du caisson : tableau noir (peinture ardoise, h 120 → 200) et zone aimantée en dessous (h 70 → 118), sur 81 de large (coupe B-B). Équipements : poubelles de tri sous l'évier (B5), four sous la plaque (B2), lave-vaisselle 60 tout intégrable en hauteur dans C1. Triangle d'activité (rouge ; centres de la plaque et de l'évier, milieu de la façade du frigo) : frigo → évier 191, évier → plaque 180, plaque → frigo 315, total 686 cm. Passage (cote oblique) : 74 du coin du plan de travail P62 (B5, x 270, y 62) au coin nord-ouest de C1 (y 115), devant la porte du cellier. Réseaux (bleu ; pose type IKEA METOD, sans vide technique : 1 cm de jeu derrière les caissons). Le LV, en hauteur dans C1, est raccordé par le cellier sans le traverser : alimentation depuis la nourrice le long du mur est puis du mur nord du WC, sous le rayonnage sud, jusqu'au dos de C1 ; vidange pompée par le LV le long du même mur, directement dans la chute. À l'est de l'évier, les tuyaux passent dans le fond de B6 (découpé, tiroirs P30) et derrière son fileur, puis dans le retour de cloison au nord de la porte du cellier : tout longe les murs, en partie basse. Alimentation EF/EC en trait plein, à 3 des murs, depuis la nourrice (petit point, sous le ballon) : le long du retour sud de l'alcôve (y 44), de sa face ouest (x 434), puis du mur nord jusqu'à l'évier ; une seconde ligne va au LV (C1) le long du mur nord du WC. Dans la niche du cellier, tout reste dans la zone technique des 30 premiers cm (la chute est basse, dernier étage) : l'alimentation y passe à h 20 et remonte dans l'angle, l'évacuation descend à h 25 sous la première tablette du rayonnage nord ; un coffre technique (h 0 → 30) couvre l'angle. Évacuation en tireté depuis le siphon de l'évier (axe x 240), à 4 du mur nord dans la cuisine, puis à 12 des murs pour passer au-delà de la nourrice : le long du mur nord, de l'alcôve, du mur est (x 484) puis du mur nord du WC jusqu'à la chute (cercle contre le mur du WC, sous le ballon : la colonne d'eaux usées existante, x à confirmer). Contre l'alcôve, ils passent sous la première tablette du rayonnage du mur nord ; sous le ballon (h 90), ils passent dessous ; longueur ≈ 363 : de h 43 sous le siphon à h 25 à la chute, soit 5.0 cm/m de pente moyenne (hauteur d'arrivée sur la chute à confirmer). Les réseaux traversent la cloison du cellier. Cellier : cloison de 7 (x 320 → 327), contre le fileur de B6. Porte du cellier (porte pliante sur ferrure Mantion Tango, 2 vantaux repliés au nord) : un retour de cloison va du mur nord à y 48 (passage des réseaux ; V13.0 : allongé de 40, la porte descend d'autant vers le sud) ; la baie va jusqu'au flanc nord de C1 : 67 × 204 sous un linteau. Porte pliante sans dormant sur ferrure Mantion Tango (TANGO40-120, rail alu sous le linteau, pas de rail au sol), deux panneaux de 33,2 × 197,6 × 1,9 à faire découper, pivot au nord : en s'ouvrant, les vantaux se replient l'un contre l'autre et se rangent côté cuisine contre le retour de cloison, à 6 du plan de B6 (P42 : c'est ce qui fixe sa profondeur ; côté cellier, ils heurteraient le rayonnage nord) ; le vantail du pivot balaie 33,2 côté cuisine. Poignée au sud, côté C1 ; le bouton au-dessus du plan la montre ouverte, mi-ouverte (vantaux en V, pivot à 60°) ou fermée. Passage libre ≈ 61 ; accès depuis la cuisine, du coin du plan de B5 à l'angle de C1 : 74. Passages dans le cellier : 75 à l'entrée, entre le rayonnage nord et le flanc de C1 ; 46 entre le rayonnage nord et les balais, vers la niche. Organisation du cellier : un rayonnage toute hauteur P40 contre le mur nord, du retour de cloison (V13.0 : prolongé jusqu'à lui, sans arrondi) jusqu'au mur de l'alcôve (x 327 → 434, 6 tablettes de 103, la première à h 60 au-dessus des tuyaux), pour les denrées, avec l'aspirateur couché dessous, au bout est ; contre le mur du WC (V13.6, à la place du rayonnage sud), deux balais sur un tasseau à 8 du mur, devant les tuyaux du LV ; entre les deux, 46 de passage vers la niche : nourrice, groupe de sécurité et chute restent accessibles. Finitions : fileur chêne de 5 au sud de C2, jusqu'au fileur couleur des murs qui ferme l'angle au nu du montant de l'entrée (y 242), joue à l'ouest de H1, fileurs de 10 entre B6 / H5 et le retour de cloison, fileurs de 7 jusqu'au plafond au-dessus des hauts et des colonnes. Coin repas : banquette contre le mur sud, du mur ouest au retour du doublage de l'entrée (x 0 → 140, 50 de profondeur : assise 45 à h 45 avec coffre, dossier 5 à h 85) ; table type Véra 70 × 70 aux angles arrondis (rose poudré, chant noir), sur un pied central à embase, devant, à 10 de l'assise (x 35 → 105, y 122 → 192) ; pas de chaise. Pan de mur derrière la banquette peint en vert profond (voir Matériaux). La banquette s'arrête à y 202, au sud de la fenêtre (y 200). Suspension (tireté jaune) : point lumineux au plafond centré sur la table, abat-jour Ø 35, bas à h 140, soit 65 au-dessus du plateau (coupe B-B). Places : 2 adultes à l'aise sur la banquette (140 de long, 70 par personne), 3 en se serrant ; un tabouret pliant côté nord en appoint. Sous la banquette : deux tiroirs (façades h 6 → 40), de part et d'autre du pied de la table ; ils passent au-dessus de l'embase (tireté : tiroirs sortis de 35). Au-dessus (tireté) : étagère P25 contre le mur sud, sur toute la longueur de la banquette, dessus à h 162.5, avec l'enceinte audio (22 × 18 × 30) à l'est et la plante à l'ouest (coupe B-B). Ouvertures : porte du LV abattue (C1, x 264 → 322, y 115 → 175), porte du four abattue (sous la plaque), porte du frigo (dessinée à 90°), charnières au sud : elle se rabat vers le sud, devant le fileur de C2 (5), et on accède au frigo par le nord, côté évier. Elle s'ouvre au plus à ≈ 100° porte d'entrée fermée (son bout touche le vantail d'entrée) et ≈ 117° porte d'entrée ouverte (montant du galandage) ; calcul sur une façade de 60 × 2 tournant autour de son angle avant, à quelques degrés près selon la charnière. Meubles hauts (tireté) : 5 de 60 + 60 + 60 + 60 + 40, x 30 → 310, joints au droit de ceux des bas, fileur de 10 jusqu'au retour de cloison ; à leur gauche, étagères ouvertes jusqu'au mur ouest ; caisson P33 + façade 2 (H5 compris, comme H4).

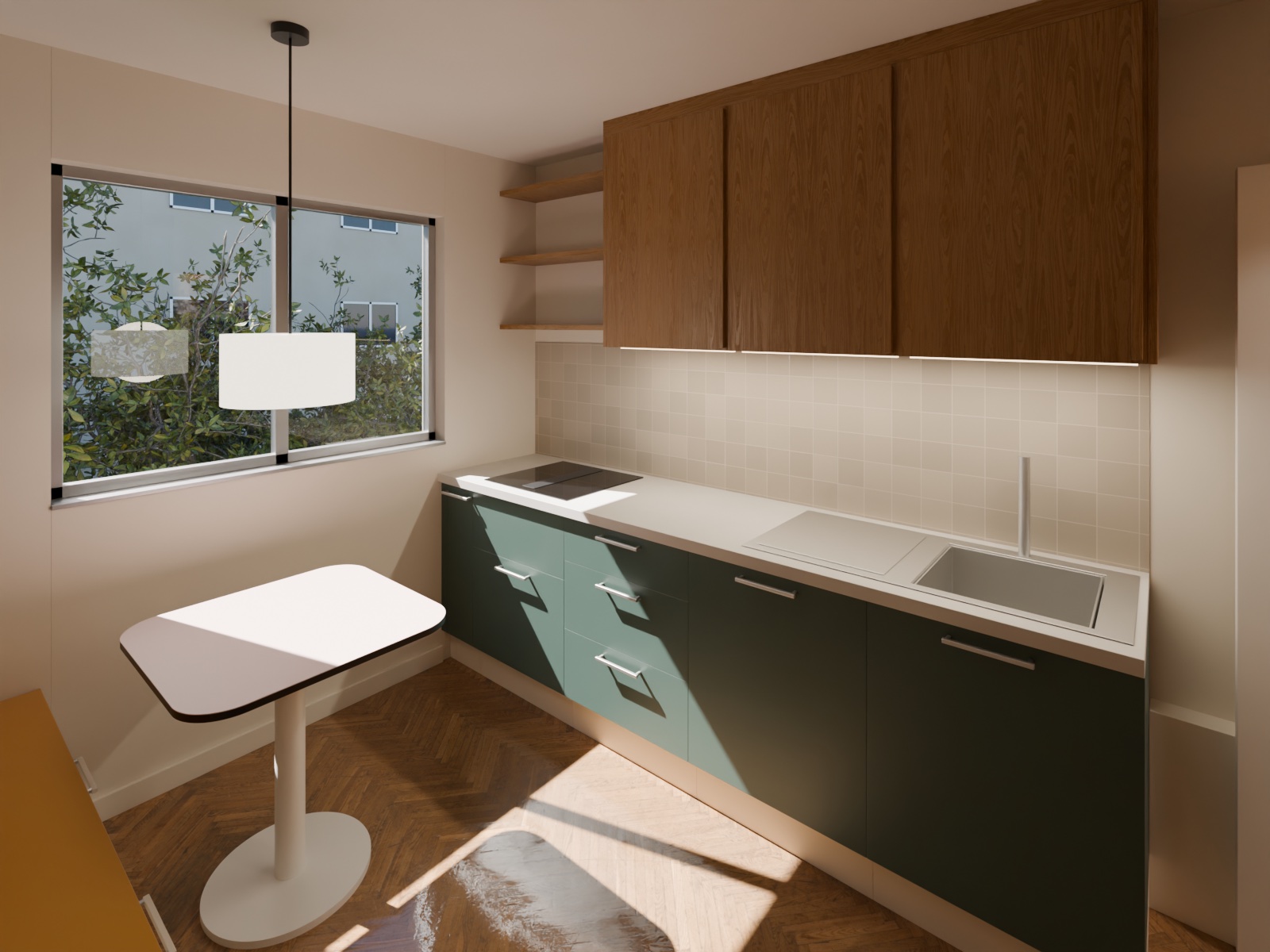

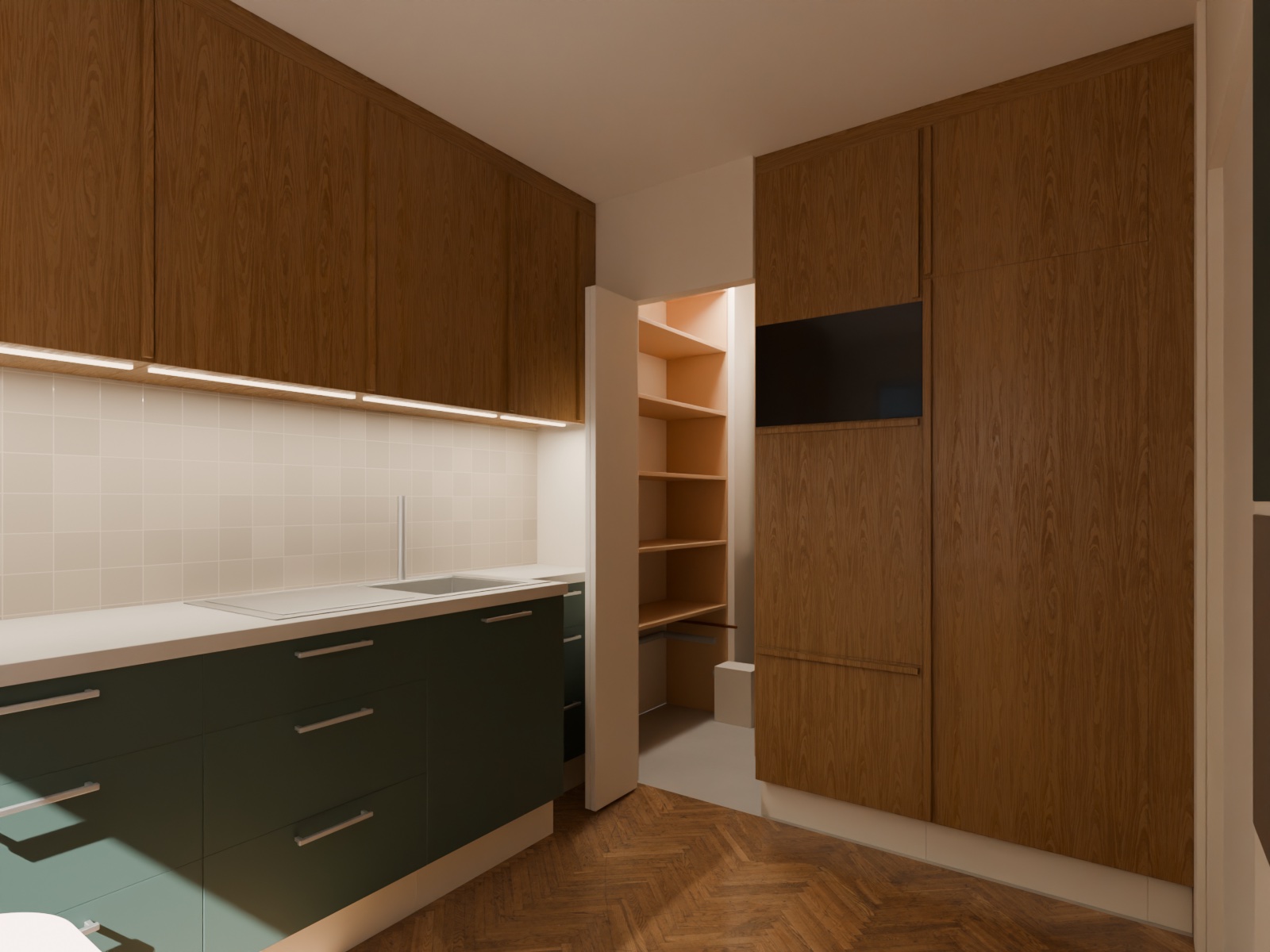

Coupe à y 90, regard vers le nord. Socle 15, caissons bas h 15 → 87, plan de travail 4 (h 87 → 91), meubles hauts h 153 → 243, fileur de 7 jusqu'au plafond (250). Ruban LED (jaune) sous H1 → H5, vers l'avant, pour éclairer le plan de travail. Façades : organisation tout en tiroirs ; les traits épais sont les poignées.

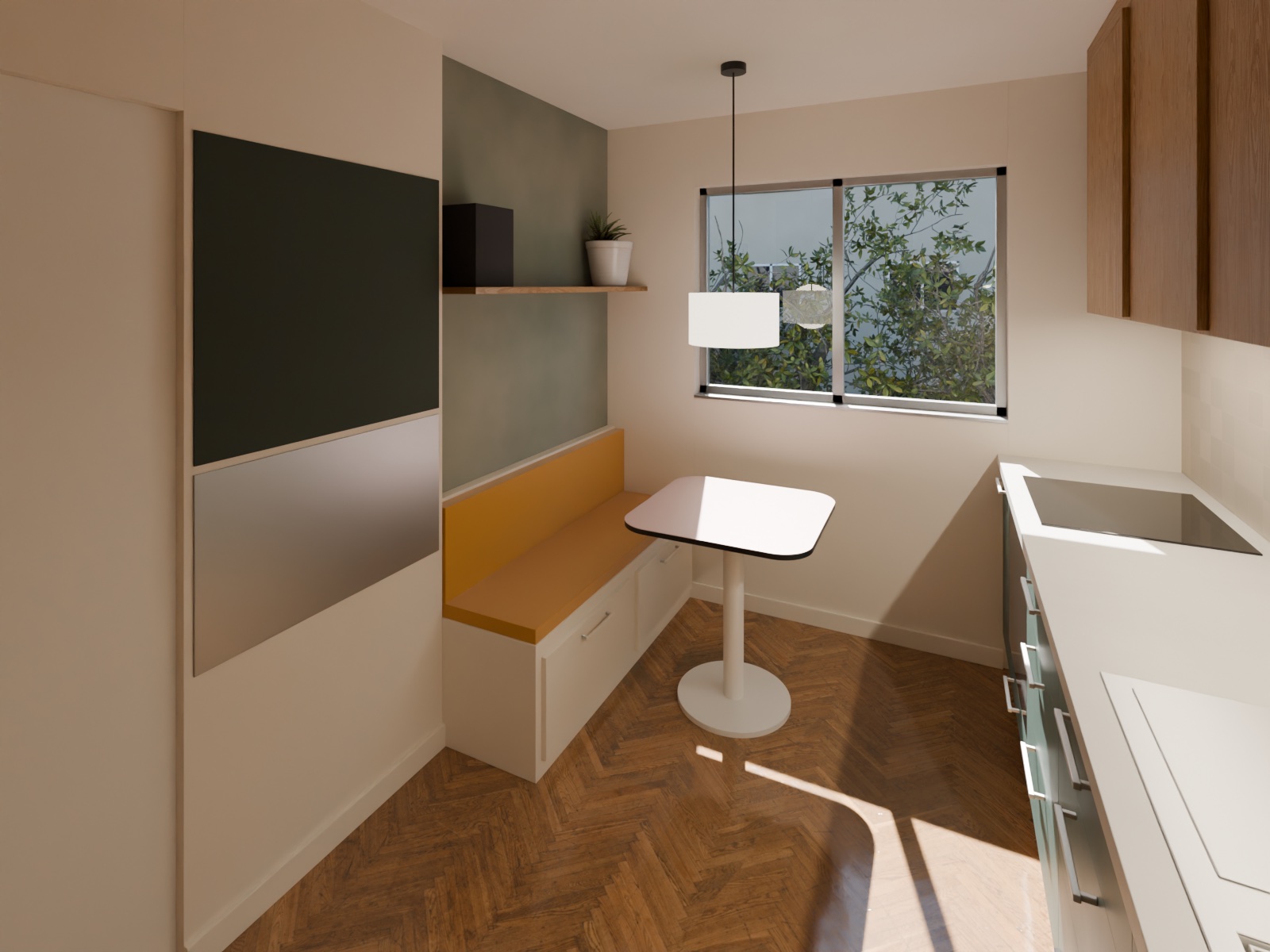

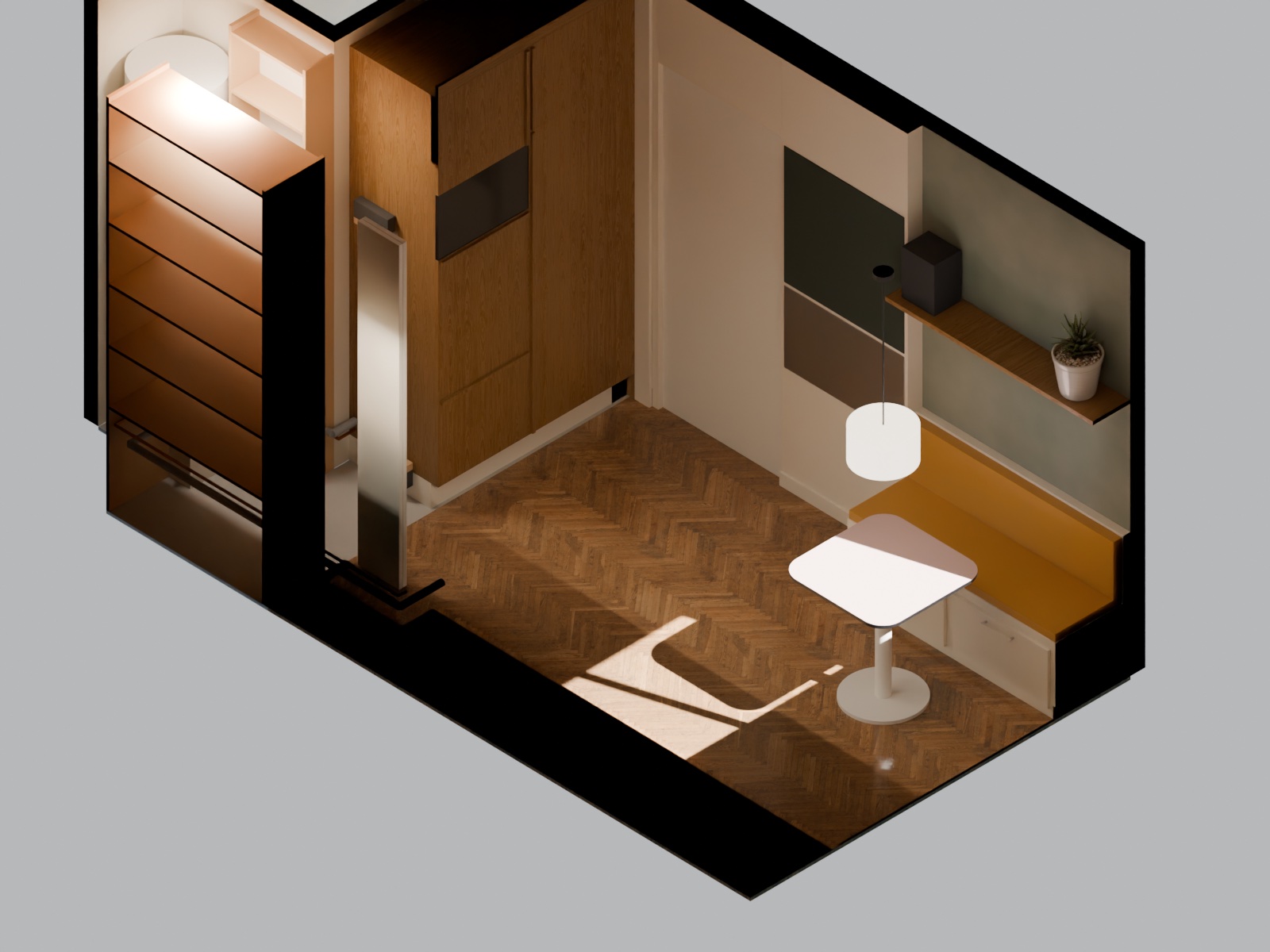

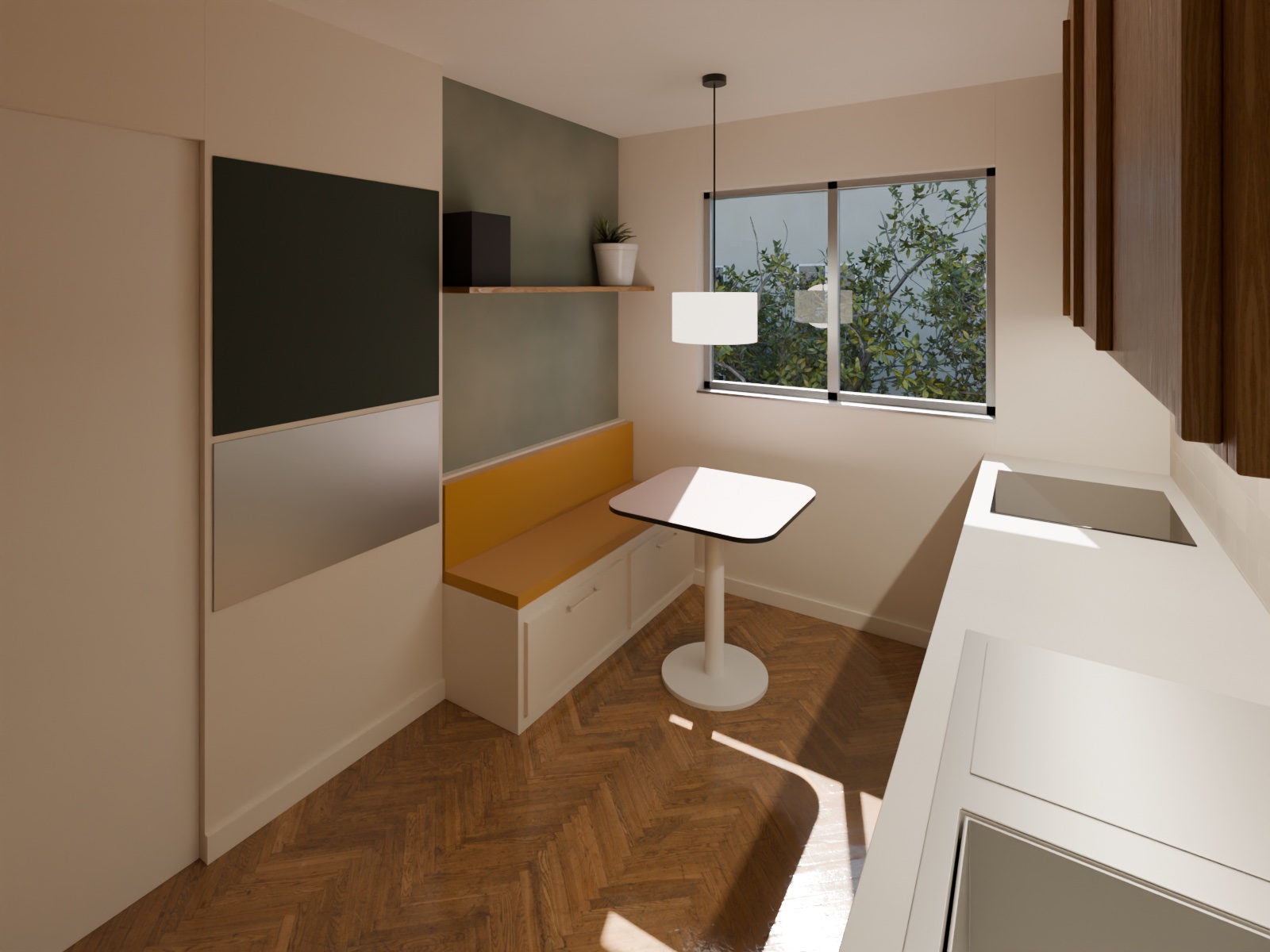

Coupe à y 150, regard vers le sud : l'est est à gauche. Porte d'entrée : baie 78 × 204, porte à galandage, vantail 83 × 204 (fermé), qui rentre à droite dans le caisson du doublage (poche 85). Sur le caisson, tableau noir h 120 → 200 et zone aimantée h 70 → 118. Banquette et table coupées, pan de mur vert derrière, avec l'étagère P25 au-dessus (h 160 → 162.5) et l'enceinte audio ; à gauche, la colonne C2 coupée (C1 derrière). À droite, la fenêtre coupée ; au centre, la baie d'entrée et son vantail fermé.

Proposition. Les traits tiretés relient chaque interrupteur à la lumière qu'il commande. Hauteurs (h) à l'axe du boîtier, depuis le sol fini. Les prises au fond des meubles (contour tireté) sont placées à côté de l'appareil, jamais derrière lui, pour pouvoir le débrancher en ouvrant le meuble voisin : four et plaque dans B1, lave-vaisselle sous sa niche, micro-ondes et frigo au-dessus de la leur. Au-dessus du plan de travail, rien au-dessus de la plaque ni de l'évier ; les prises de crédence sont à h 110, à mi-hauteur entre le plan (h 91) et les hauts (h 153).

En entrant, la main droite trouve S1 : en haut le plafonnier, au milieu les LED du plan de travail, en bas la suspension. On cuisine : S2, au bout du plan à côté de l'évier, allume ou éteint les LED sans revenir à l'entrée ; sa touche du bas allume le cellier en passant la porte (le voyant signale une lumière oubliée derrière la porte fermée). On passe à table : la suspension se règle depuis la banquette (S3) ; S1 et S3 sont deux poussoirs d'un même variateur (appui court : allume ou éteint, appui long : varie). En sortant, tout s'éteint depuis S1, sauf le cellier (S2).

Même coupe que A-A. Boîtiers de la crédence (P1 → P3) et S2 à h 110 ; au fond des meubles, en tireté : P4 (hotte, dans H1), P5 (four) et P6 (sortie de câble de la plaque) dans B1 ; à droite, P12 dans le cellier.

NF C 15-100 (vérifié sur des guides, pas sur le texte de la norme ; à confirmer par l'électricien) : au moins 6 socles dans une cuisine de plus de 4 m², sur un circuit dédié 20 A de 6 socles au plus, dont 4 au-dessus du plan de travail ; une prise double compte pour 2 socles (ici 5 au-dessus du plan, plus le micro-ondes). Pas de prise au-dessus du bac de l'évier ni de la plaque ; 60 cm entre une prise et l'évier sont conseillés (P3 est à 65 du bac). Prises de crédence à 8 cm au moins au-dessus du plan (ici 19), prise de hotte à 1,80 m au moins (P4 : 2,25), sortie 32 A à 12 cm au moins du sol (P6 : 60). Circuits spécialisés pour la plaque (32 A, 6 mm², différentiel type A), le four et le lave-vaisselle. Point lumineux de plafond sur boîtier DCL. Le plafonnier suppose une boîte au plafond : à prévoir avec la suspension (dalle béton : en saillie ou par une saignée). Vérifier aussi la puissance de l'abonnement (plaque, four et LV ensemble).

Échantillon	Élément	Matériau

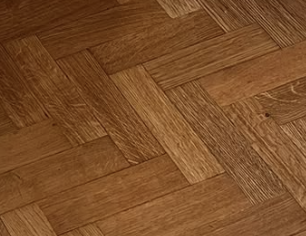

	Sol, ancienne chambre	Parquet chêne huilé en bâtons rompus Lames 8 × 32, rangs horizontaux, pointes vers le nord.
	Sol, ancien cellier et ancien placard	Ciment (béton ciré gris) À partir du nu de l'ancienne cloison (x 325).
	Murs	Blanc légèrement chaud, à peine beige Piste : Farrow & Ball Wimborne White (n° 239, LRV ≈ 90), blanc à sous-ton crème discret ; à peine plus chaud : Pointing (n° 2003). Teinte à l'écran approximative : à valider sur échantillon, au mur, à la lumière de la pièce.
	Plinthes (socles des meubles bas et des colonnes, pied du mur de la fenêtre et du doublage de l'entrée)	Couleur des murs Même blanc que les murs.
	Fileurs	Canopée aux deux bouts de la rangée basse, chêne miel au bout des hauts, couleur des murs au sud de C2 Fileurs de 10 entre B1 et le mur ouest et entre B6 et le retour de cloison du cellier (plan de travail de mur à mur) ; fileur de 10 en chêne entre H5 et le même retour ; fileur de 10 entre C2 et le montant du galandage (mur sud), qui ferme la poche de l'angle ; fileur chêne de 5 entre C2 et le mur sud (la porte du frigo s'ouvre à 90° sans toucher le fileur de l'entrée).
	Colonnes C1, C2 et meubles hauts H1 → H5	Chêne miel, Plum Living Façades, joues et fileurs.
	Meubles bas B1 → B6	Laque Canopée, Plum Living Vert profond (nuancier Plum Living), posé sur caissons type IKEA METOD.
	Crédence	Zellige greige Carreaux 10 × 10 émaillés à la main, h 91 → 153, sur toute la rangée.
	Plan de travail	Effet béton blanc-gris Matière à définir (compact, céramique, quartz…) ; elle décide du type d'évier possible (sous plan ou à encastrer).
	Évier et robinetterie	Inox brossé Bac et mitigeur.
	Poignées des façades bois (C1, C2, H1 → H5)	Profilé toute longueur en chêne miel Même matière que la façade : sur toute la largeur des tiroirs, sur toute la hauteur des portes.
	Poignées des meubles bas Canopée (B1 → B6)	Barres en inox brossé Comme l'évier et la robinetterie.
	Table	Stratifié rose poudré à chant noir Plateau type Véra (Les Gambettes) carré 70 × 70 aux angles arrondis (R 12), sur un pied central laqué blanc à embase ronde, adapté à la banquette.
	Pan de mur derrière la banquette	Peinture vert profond Du mur ouest au doublage de l'entrée, jusqu'au plafond : un vert profond proche de Canopée (piste : peinture murale Vert sauvage de Plum Living, à comparer sur échantillon avec la façade Canopée) relie le coin repas aux meubles bas.
	Banquette	Coffre couleur des murs, coussins velours ocre moutarde Coffre, dossier et façades des tiroirs dans le blanc des murs ; coussins d'assise et de dossier en velours côtelé ocre moutarde (retenu face au terracotta et au vieux rose).

Teintes indicatives à l'écran : Canopée et chêne miel d'après le rendu 3D (laque mate Plum Living), parquet d'après la photo de référence. À valider sur échantillons.

Organisation A, tout en tiroirs, électroménager inchangé : tout se voit d'en haut, sans se baisser ni vider l'avant (coulisses plus chères que des charnières). Le contenu est aussi écrit en italique sur les façades, dans les coupes A-A (mur nord), B-B (banquette) et C-C (colonnes). Rangement proche de l'usage : ustensiles, poêles et épices autour de la plaque ; assiettes au-dessus du LV ; couverts, verres et tasses dans C3 (tiroirs à l'anglaise), à côté du frigo.

Mesurée comme le font les cuisinistes : mètres linéaires de meubles, nombre de meubles, tiroirs, plan de travail utile (hors évier et plaque) et implantation, sur la version figée V11.34, la version affichée et la proposition 9 A, avec les repères d'une cuisine d'environ 8 m² (la pièce fait 3,25 × 2,52 = 8,2 m² hors cellier). En vert : dans le repère ; en rouge : en dessous ; dépasser le haut du repère n'est pas une erreur. L'écart se lit par rapport à V11.34. Volume (repère moins parlant, gardé pour comparer) : largeur × profondeur du caisson × hauteur des façades de rangement, électroménager, socles et sous-évier exclus ; cellier : largeur utile × profondeur × hauteur des rayonnages, de la première tablette au haut du rayonnage.

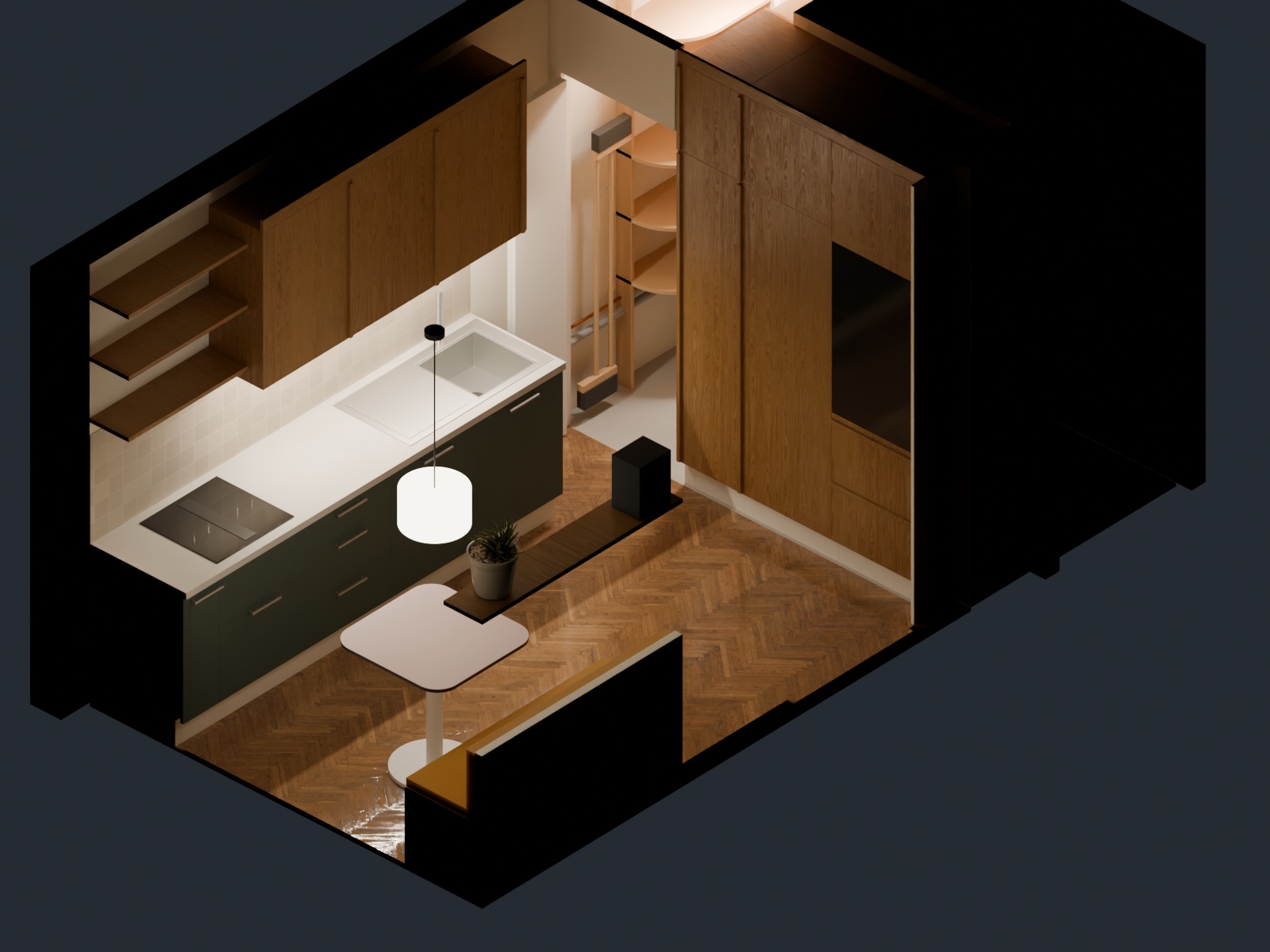

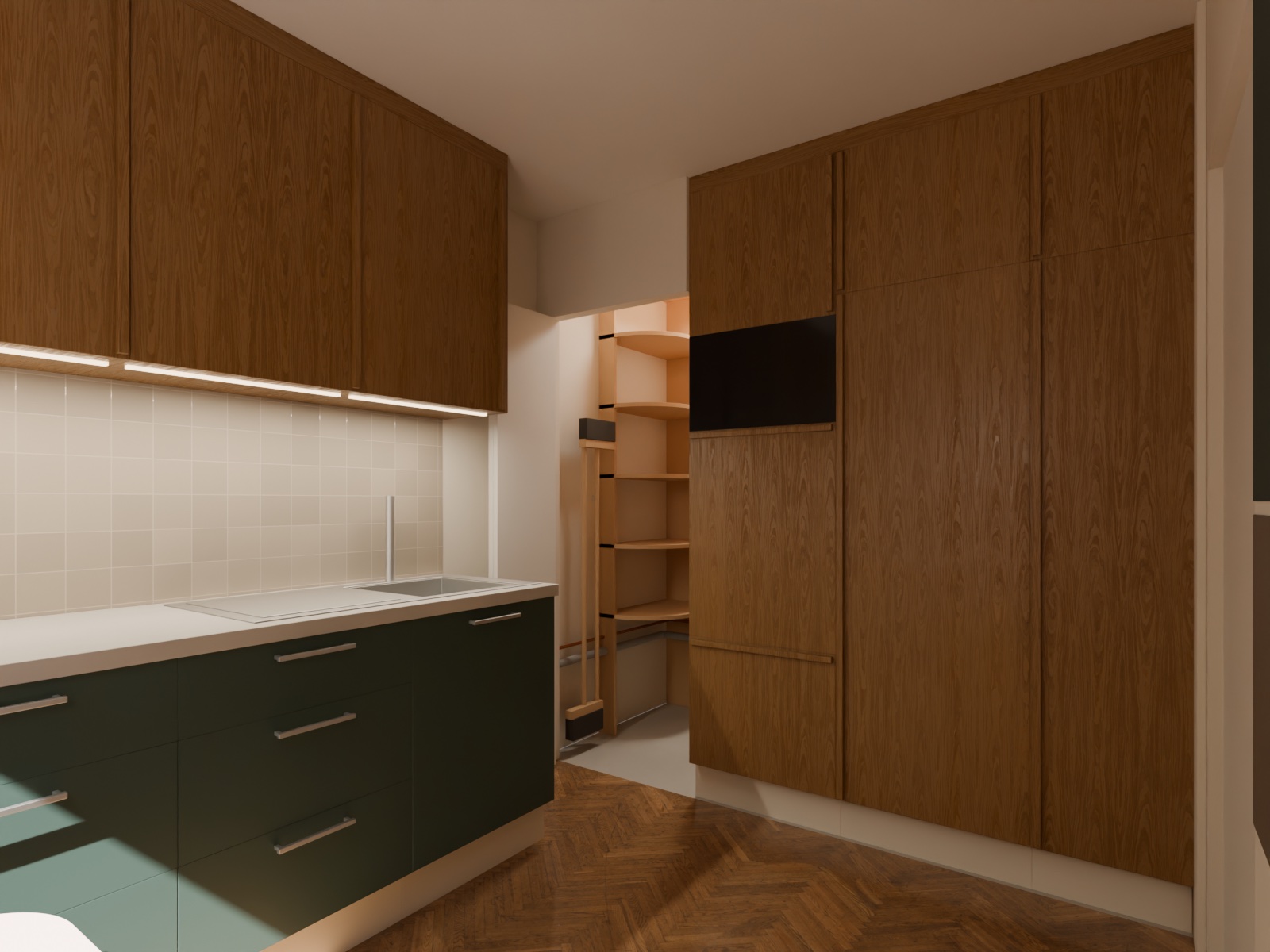

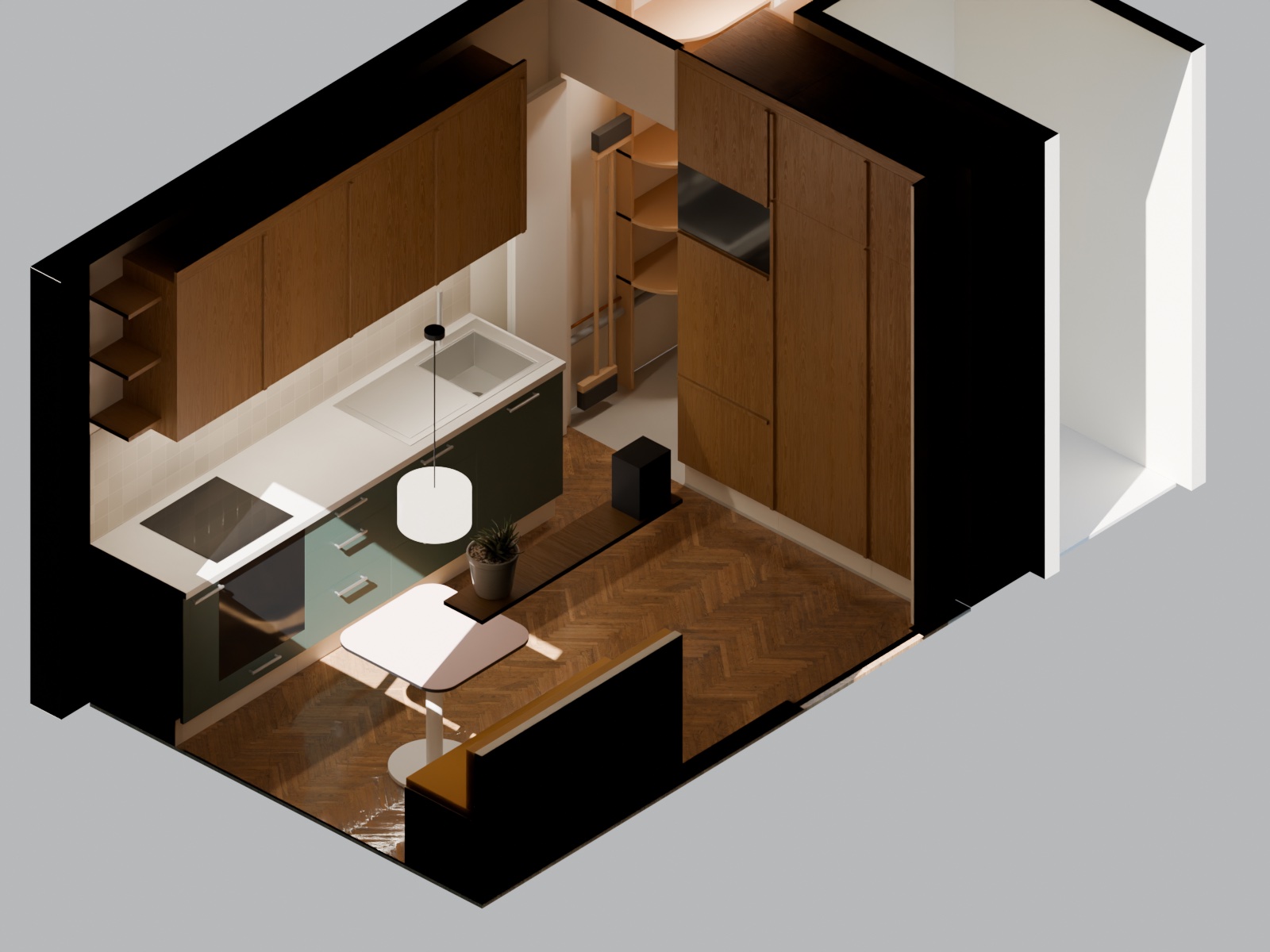

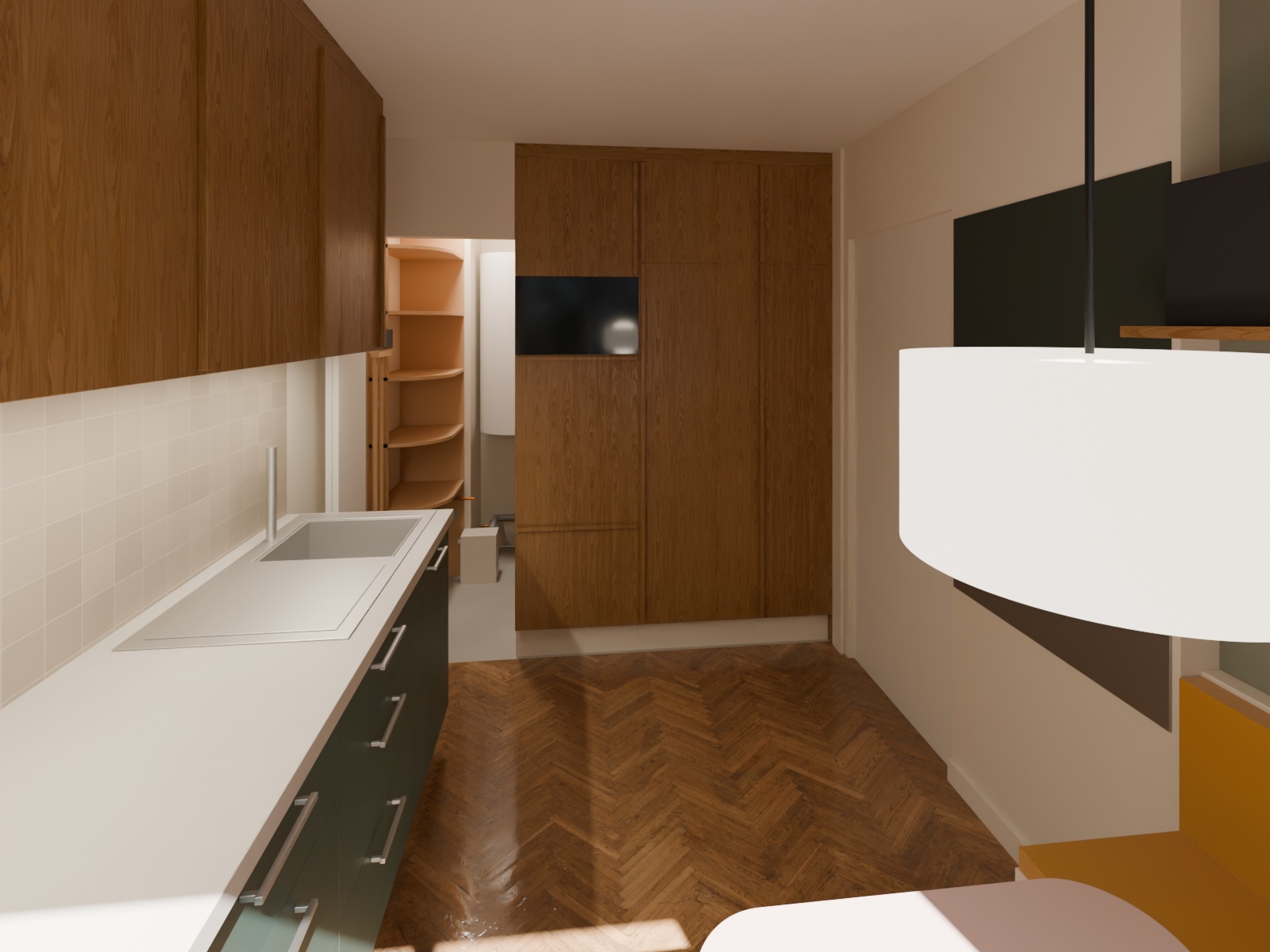

Échelle : 1 unité = 1 cm. Pièce vide : chambre et ancien cellier ouverts, sans cloison. Restent la fenêtre coulissante du mur ouest (y 58 → 200), la porte d'entrée (baie x 228 → 306), le décroché de l'angle sud-est, la chute (sous le ballon), le ballon et le WC. Sols : parquet chêne en bâtons rompus dans l'ancienne chambre (x 0 → 325), gris ciment dans l'ancien cellier et l'ancien placard (à partir de x 325) ; les cloisons déposées du relevé d'origine sont en tireté (chambre / cellier x 325 → 335, cellier / placard y 100 → 110). Mur nord : 5 meubles bas de 20 + 60 + 60 + 60 + 60 (x 5 → 265), à 5 du mur ouest ; caisson P58 + façade 2, profondeur 60, sous un plan de travail de 4 (P62, débord de 2). Induction 60 à aspiration intégrée sur B2 (x 25 → 85) ; évier inox 1 bac 56 × 50 (bac 40 × 40) sur B5 (x 205 → 265), mitigeur derrière le bac ; le LV (B4) entre les deux, sous 60 de plan ; la rangée s'arrête à l'évier. Mur est : colonne C3 (maxi tiroir coulissant, y 81 → 120), colonnes C2 (frigo, y 120 → 180) et C1 (four, micro-ondes au-dessus, y 180 → 240) de 60, P60, contre le mur du WC (x 382), du décroché vers le nord, façades vers l'ouest (x 322). Le mur sud est libre entre la banquette et le caisson du galandage. Porte d'entrée : à galandage, vantail 83 × 204 (trait plein, fermé) ; ouverte, elle rentre vers l'ouest dans un caisson de galandage (ocre, x 140 → 225) logé dans un doublage de 10 contre le mur sud (y 242 → 252), avec un montant de 4 à l'est de la baie. Le passage reste de 78 ; rien ne bat dans la cuisine. Face cuisine du caisson : tableau noir (peinture ardoise, h 120 → 200) et zone aimantée en dessous (h 70 → 118), sur 81 de large (coupe B-B). Équipements : poubelles de tri sous l'évier (B5), lave-vaisselle 60 tout intégrable (B4). Triangle d'activité (rouge ; centres de la plaque et de l'évier, milieu de la façade du frigo) : frigo → évier 147, évier → plaque 180, plaque → frigo 292, total 619 cm. Passage (cote oblique) : 60 du coin du plan de travail au bout de la rangée (x 265, y 62) au coin nord-ouest du frigo (joue, y 81), devant la porte du cellier. Réseaux (bleu ; pose type IKEA METOD, sans vide technique : 1 cm de jeu derrière les caissons). Le LV est repiqué sur l'évier : vidange sur le siphon, robinet d'arrêt dans B5, aucun tuyau derrière sa niche. À l'est de l'évier, les tuyaux passent dans un coffre bas couleur des murs contre le mur nord (x 265 → 320, P8, h 55, dessus utilisable en tablette), puis dans le retour de cloison au nord de la porte du cellier : tout longe les murs, en partie basse. Alimentation EF/EC en trait plein, à 3 des murs, depuis la nourrice (petit point, sous le ballon) : le long du retour sud de l'alcôve (y 44), de sa face ouest (x 434), puis du mur nord jusqu'à l'évier, avec un piquage pour le LV. Dans la niche du cellier, tout reste dans la zone technique des 30 premiers cm (la chute est basse, dernier étage) : l'alimentation y passe à h 20 et remonte dans l'angle, l'évacuation descend à h 25 sous la première tablette du rayonnage nord ; un coffre technique (h 0 → 30) couvre l'angle. Évacuation en tireté depuis le siphon de l'évier (axe x 235), qui reçoit aussi la vidange du LV, à 4 du mur nord dans la cuisine, puis à 12 des murs pour passer au-delà de la nourrice : le long du mur nord, de l'alcôve, du mur est (x 484) puis du mur nord du WC jusqu'à la chute (cercle contre le mur du WC, sous le ballon : la colonne d'eaux usées existante, x à confirmer). Contre l'alcôve, ils passent sous la première tablette du rayonnage du mur nord ; sous le ballon (h 90), ils passent dessous ; longueur ≈ 368 : de h 43 sous le siphon à h 25 à la chute, soit 4.9 cm/m de pente moyenne (hauteur d'arrivée sur la chute à confirmer). Les réseaux traversent la cloison du cellier. Cellier : cloison de 7 (x 320 → 327), à 55 de B5. Porte du cellier (porte de placard pliante, 2 vantaux repliés au nord) : un retour de cloison va du mur nord à y 8 (passage des réseaux) ; la baie va jusqu'au flanc nord de C3 : 73 × 204 sous un linteau. Porte de placard pliante à deux vantaux de 36 posée sans dormant, rail haut côté cuisine, pivot au nord : en s'ouvrant, les vantaux se replient l'un contre l'autre et se rangent côté cuisine contre le retour de cloison, devant le coffre des réseaux (côté cellier, ils heurteraient le rayonnage nord) ; le vantail du pivot balaie 36 côté cuisine. Poignée au sud, côté C3 ; le bouton au-dessus du plan la montre ouverte, mi-ouverte (vantaux en V, pivot à 60°) ou fermée. Passage libre ≈ 66 ; accès depuis la cuisine, du coin du plan de B5 à l'angle de C3 : 60. Passages dans le cellier : 67 à l'entrée, devant les balais (accrochés au mur nord dans les 40 libérés par le rayonnage) ; 41 entre les deux rayonnages, 41 entre le rayonnage nord et le flanc de C3. Organisation du cellier : un rayonnage toute hauteur P40 contre le mur nord, de la cloison jusqu'au mur de l'alcôve (x 367 → 434, 6 tablettes de 63, la première à h 60 au-dessus des tuyaux), pour les denrées ; un second rayonnage toute hauteur P19 contre le mur du WC (x 382 → 434, 6 tablettes de 48), pour l'entretien au sol et les réserves non alimentaires ; entre les deux, 41 de passage vers la niche : nourrice, groupe de sécurité et chute restent accessibles. Finitions : joues de 2 sur les flancs visibles des colonnes (nord de C2, sud de C1 jusqu'au décroché) et des meubles hauts (ouest de H1, est de H3), fileurs de 7 jusqu'au plafond au-dessus des hauts et des colonnes. Coin repas : banquette contre le mur sud, du mur ouest au retour du doublage de l'entrée (x 0 → 140, 50 de profondeur : assise 45 à h 45 avec coffre, dossier 5 à h 85) ; table type Véra 70 × 70 aux angles arrondis (rose poudré, chant noir), sur un pied central à embase, devant, à 10 de l'assise (x 35 → 105, y 122 → 192) ; pas de chaise. Pan de mur derrière la banquette peint en vert profond (voir Matériaux). La banquette s'arrête à y 202, au sud de la fenêtre (y 200). Suspension (tireté jaune) : point lumineux au plafond centré sur la table, abat-jour Ø 35, bas à h 140, soit 65 au-dessus du plateau (coupe B-B). Places : 2 adultes à l'aise sur la banquette (140 de long, 70 par personne), 3 en se serrant ; un tabouret pliant côté nord en appoint. Sous la banquette : deux tiroirs (façades h 6 → 40), de part et d'autre du pied de la table ; ils passent au-dessus de l'embase (tireté : tiroirs sortis de 35). Au-dessus (tireté) : étagère P25 contre le mur sud, sur toute la longueur de la banquette, dessus à h 162.5, avec l'enceinte audio (22 × 18 × 30) à l'est et la plante à l'ouest (coupe B-B). Ouvertures : porte du LV abattue (y 60 → 132), porte du four abattue (x 262 → 322, y 180 → 240), porte du frigo à 90°, charnières au sud : elle se rabat vers le sud et on accède au frigo par le nord, côté évier. Elle touche la porte du four abattue à y 180 : on ne les ouvre pas en même temps. Meubles hauts (tireté) : 3 de 60 + 60 + 60, x 85 → 265, joints au droit de ceux des bas ; à leur gauche, étagères ouvertes jusqu'au mur ouest ; caisson P33 + façade 2.

Coupe à y 90, regard vers le nord. Socle 15, caissons bas h 15 → 87, plan de travail 4 (h 87 → 91), meubles hauts h 153 → 243, fileur de 7 jusqu'au plafond (250). Ruban LED (jaune) sous H1 → H3, vers l'avant, pour éclairer le plan de travail. Façades : organisation tout en tiroirs ; les traits épais sont les poignées.

Coupe à y 150, regard vers le sud : l'est est à gauche. Porte d'entrée : baie 78 × 204, porte à galandage, vantail 83 × 204 (fermé), qui rentre à droite dans le caisson du doublage (poche 85). Sur le caisson, tableau noir h 120 → 200 et zone aimantée h 70 → 118. Banquette et table coupées, pan de mur vert derrière, avec l'étagère P25 au-dessus (h 160 → 162.5) et l'enceinte audio ; à gauche, la colonne C2 coupée (C1 derrière). À droite, la fenêtre coupée ; au centre, la baie d'entrée et son vantail fermé.

Échantillon	Élément	Matériau
	Sol, ancienne chambre	Parquet chêne huilé en bâtons rompus Lames 8 × 32, rangs horizontaux, pointes vers le nord.
	Sol, ancien cellier et ancien placard	Ciment (béton ciré gris) À partir du nu de l'ancienne cloison (x 325).
	Murs	Blanc légèrement chaud, à peine beige Piste : Farrow & Ball Wimborne White (n° 239, LRV ≈ 90), blanc à sous-ton crème discret ; à peine plus chaud : Pointing (n° 2003). Teinte à l'écran approximative : à valider sur échantillon, au mur, à la lumière de la pièce.
	Plinthes (socles des meubles bas et des colonnes, pied du mur de la fenêtre et du doublage de l'entrée)	Couleur des murs Même blanc que les murs.
	Fileurs	Canopée au mur ouest, couleur des murs au sud de C1 Fileur de 5 entre B1 et le mur ouest (plan de travail prolongé jusqu'au mur) ; fileur de 10 entre C1 et le montant du galandage (mur sud), qui ferme la poche de l'angle.
	Colonnes C1, C2, C3 et meubles hauts H1 → H3	Chêne miel, Plum Living Façades, joues et fileurs.
	Meubles bas B1 → B5	Laque Canopée, Plum Living Vert profond (nuancier Plum Living), posé sur caissons type IKEA METOD.
	Crédence	Zellige greige Carreaux 10 × 10 émaillés à la main, h 91 → 153, sur toute la rangée.
	Plan de travail	Effet béton blanc-gris Matière à définir (compact, céramique, quartz…) ; elle décide du type d'évier possible (sous plan ou à encastrer).
	Évier et robinetterie	Inox brossé Bac et mitigeur.
	Poignées des façades bois (C1, C2, C3, H1 → H3)	Profilé toute longueur en chêne miel Même matière que la façade : sur toute la largeur des tiroirs, sur toute la hauteur des portes.
	Poignées des meubles bas Canopée (B1 → B5)	Barres en inox brossé Comme l'évier et la robinetterie.
	Table	Stratifié rose poudré à chant noir Plateau type Véra (Les Gambettes) carré 70 × 70 aux angles arrondis (R 12), sur un pied central laqué blanc à embase ronde, adapté à la banquette.
	Pan de mur derrière la banquette	Peinture vert profond Du mur ouest au doublage de l'entrée, jusqu'au plafond : un vert profond proche de Canopée (piste : peinture murale Vert sauvage de Plum Living, à comparer sur échantillon avec la façade Canopée) relie le coin repas aux meubles bas.
	Banquette	Coffre couleur des murs, coussins velours ocre moutarde Coffre, dossier et façades des tiroirs dans le blanc des murs ; coussins d'assise et de dossier en velours côtelé ocre moutarde (retenu face au terracotta et au vieux rose).

Teintes indicatives à l'écran : Canopée et chêne miel d'après le rendu 3D (laque mate Plum Living), parquet d'après la photo de référence. À valider sur échantillons.

Organisation A, tout en tiroirs, électroménager inchangé : tout se voit d'en haut, sans se baisser ni vider l'avant (coulisses plus chères que des charnières). Le contenu est aussi écrit en italique sur les façades, dans les coupes A-A (mur nord), B-B (banquette) et C-C (colonnes). Rangement proche de l'usage : ustensiles, poêles et épices autour de la plaque ; assiettes au-dessus du LV ; couverts, verres et tasses dans C3 (tiroirs à l'anglaise), à côté du frigo.

Mesurée comme le font les cuisinistes : mètres linéaires de meubles, nombre de meubles, tiroirs, plan de travail utile (hors évier et plaque) et implantation, sur la version figée V11.34, la version affichée et la proposition 9 A, avec les repères d'une cuisine d'environ 8 m² (la pièce fait 3,25 × 2,52 = 8,2 m² hors cellier). En vert : dans le repère ; en rouge : en dessous ; dépasser le haut du repère n'est pas une erreur. L'écart se lit par rapport à V11.34. Volume (repère moins parlant, gardé pour comparer) : largeur × profondeur du caisson × hauteur des façades de rangement, électroménager, socles et sous-évier exclus ; cellier : largeur utile × profondeur × hauteur des rayonnages, de la première tablette au haut du rayonnage.

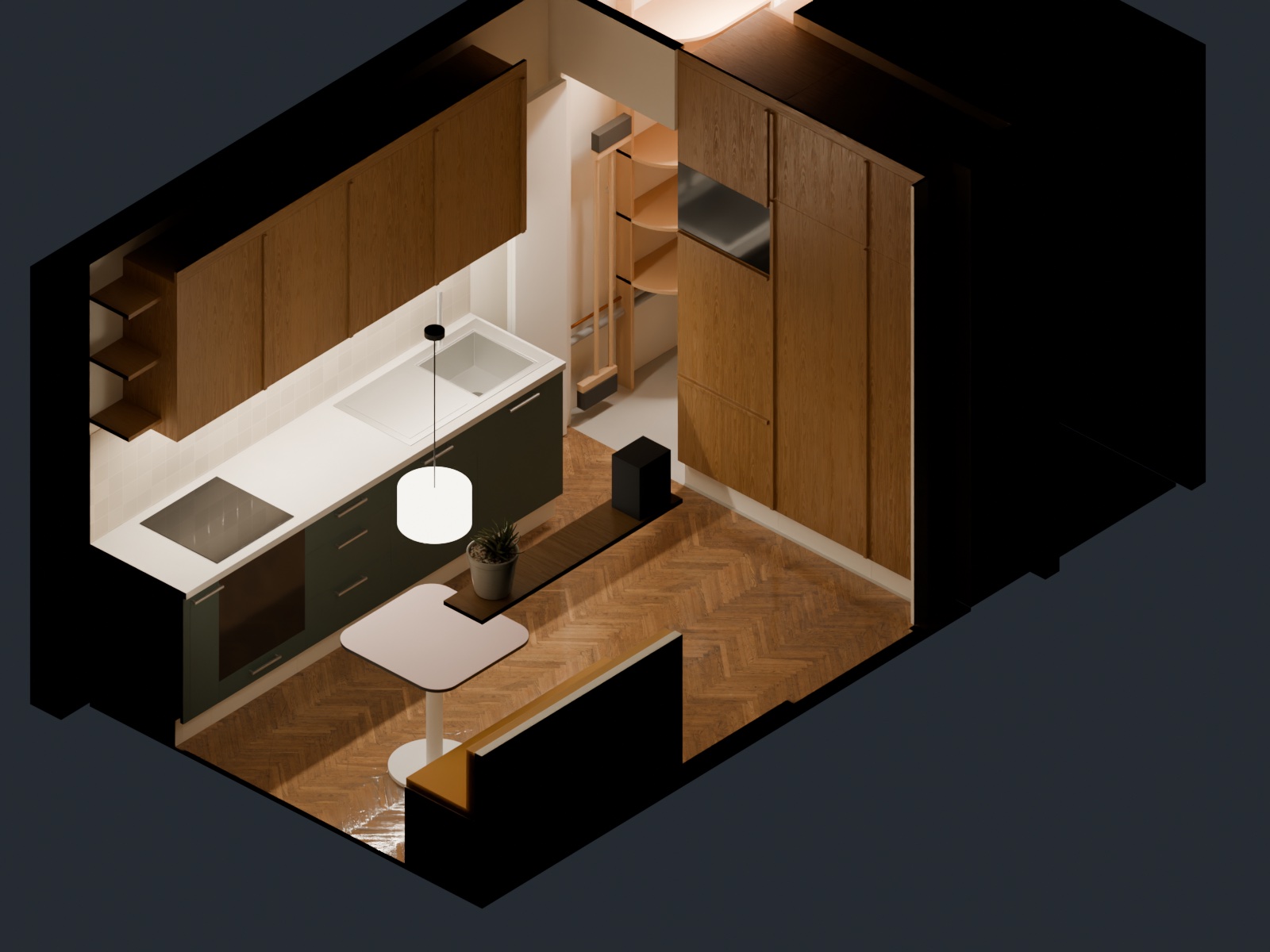

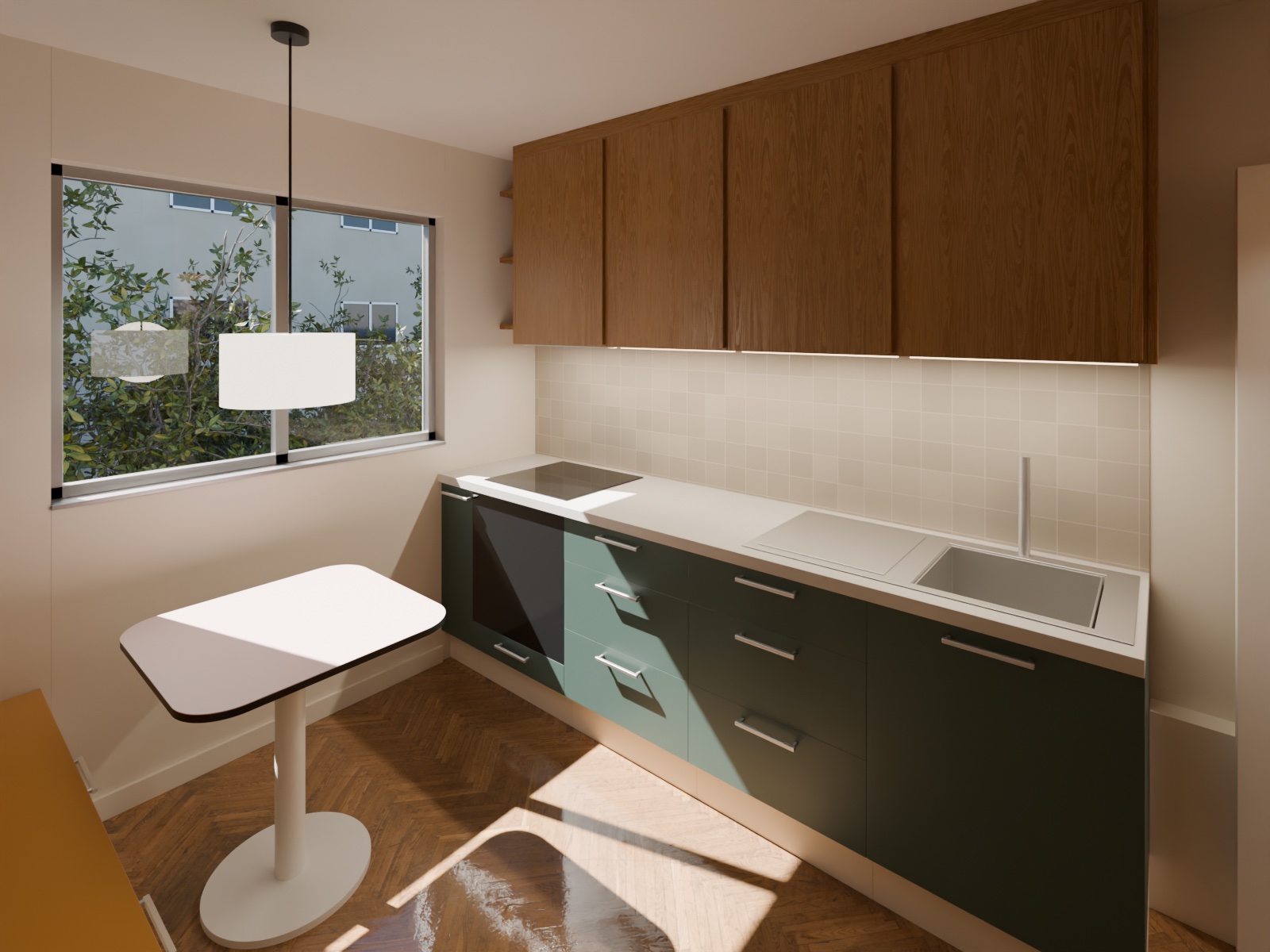

Échelle : 1 unité = 1 cm. Pièce vide : chambre et ancien cellier ouverts, sans cloison. Restent la fenêtre coulissante du mur ouest (y 58 → 200), la porte d'entrée (baie x 228 → 306), le décroché de l'angle sud-est, la chute (sous le ballon), le ballon et le WC. Sols : parquet chêne en bâtons rompus dans l'ancienne chambre (x 0 → 325), gris ciment dans l'ancien cellier et l'ancien placard (à partir de x 325) ; les cloisons déposées du relevé d'origine sont en tireté (chambre / cellier x 325 → 335, cellier / placard y 100 → 110). Mur nord : 5 meubles bas de 20 + 60 + 60 + 60 + 60 (x 5 → 265), à 5 du mur ouest ; caisson P58 + façade 2, profondeur 60, sous un plan de travail de 4 (P62, débord de 2). Induction 60 classique, four encastré dessous et hotte intégrée dans H1 au-dessus, sur B2 (x 25 → 85) ; évier inox 1 bac 56 × 50 (bac 40 × 40) sur B5 (x 205 → 265), mitigeur derrière le bac, égouttoir à gauche au-dessus de B4 ; la rangée s'arrête à l'évier. Mur est : colonne C3 (maxi tiroir coulissant, y 81 → 141), colonnes C2 (frigo, y 141 → 201) et C1 (four, micro-ondes au-dessus, y 201 → 240) de 60, P60, contre le mur du WC (x 382), du décroché vers le nord, façades vers l'ouest (x 322). Le mur sud est libre entre la banquette et le caisson du galandage. Porte d'entrée : à galandage, vantail 83 × 204 (trait plein, fermé) ; ouverte, elle rentre vers l'ouest dans un caisson de galandage (ocre, x 140 → 225) logé dans un doublage de 10 contre le mur sud (y 242 → 252), avec un montant de 4 à l'est de la baie. Le passage reste de 78 ; rien ne bat dans la cuisine. Face cuisine du caisson : tableau noir (peinture ardoise, h 120 → 200) et zone aimantée en dessous (h 70 → 118), sur 81 de large (coupe B-B). Équipements : poubelles de tri sous l'évier (B5), four sous la plaque (B2), lave-vaisselle 60 tout intégrable en hauteur dans C1. Triangle d'activité (rouge ; centres de la plaque et de l'évier, milieu de la façade du frigo) : frigo → évier 164, évier → plaque 180, plaque → frigo 301, total 645 cm. Passage (cote oblique) : 60 du coin du plan de travail au bout de la rangée (x 265, y 62) au coin nord-ouest du frigo (joue, y 81), devant la porte du cellier. Réseaux (bleu ; pose type IKEA METOD, sans vide technique : 1 cm de jeu derrière les caissons). Le LV, en hauteur dans C1, est raccordé par le cellier sans le traverser : alimentation depuis la nourrice le long du mur est puis du mur nord du WC, sous le rayonnage sud, jusqu'au dos de C1 ; vidange pompée par le LV le long du même mur, directement dans la chute. À l'est de l'évier, les tuyaux passent dans un coffre bas couleur des murs contre le mur nord (x 265 → 320, P8, h 55, dessus utilisable en tablette), puis dans le retour de cloison au nord de la porte du cellier : tout longe les murs, en partie basse. Alimentation EF/EC en trait plein, à 3 des murs, depuis la nourrice (petit point, sous le ballon) : le long du retour sud de l'alcôve (y 44), de sa face ouest (x 434), puis du mur nord jusqu'à l'évier ; une seconde ligne va au LV (C1) le long du mur nord du WC. Dans la niche du cellier, tout reste dans la zone technique des 30 premiers cm (la chute est basse, dernier étage) : l'alimentation y passe à h 20 et remonte dans l'angle, l'évacuation descend à h 25 sous la première tablette du rayonnage nord ; un coffre technique (h 0 → 30) couvre l'angle. Évacuation en tireté depuis le siphon de l'évier (axe x 235), à 4 du mur nord dans la cuisine, puis à 12 des murs pour passer au-delà de la nourrice : le long du mur nord, de l'alcôve, du mur est (x 484) puis du mur nord du WC jusqu'à la chute (cercle contre le mur du WC, sous le ballon : la colonne d'eaux usées existante, x à confirmer). Contre l'alcôve, ils passent sous la première tablette du rayonnage du mur nord ; sous le ballon (h 90), ils passent dessous ; longueur ≈ 368 : de h 43 sous le siphon à h 25 à la chute, soit 4.9 cm/m de pente moyenne (hauteur d'arrivée sur la chute à confirmer). Les réseaux traversent la cloison du cellier. Cellier : cloison de 7 (x 320 → 327), à 55 de B5. Porte du cellier (porte de placard pliante, 2 vantaux repliés au nord) : un retour de cloison va du mur nord à y 8 (passage des réseaux) ; la baie va jusqu'au flanc nord de C3 : 73 × 204 sous un linteau. Porte de placard pliante à deux vantaux de 36 posée sans dormant, rail haut côté cuisine, pivot au nord : en s'ouvrant, les vantaux se replient l'un contre l'autre et se rangent côté cuisine contre le retour de cloison, devant le coffre des réseaux (côté cellier, ils heurteraient le rayonnage nord) ; le vantail du pivot balaie 36 côté cuisine. Poignée au sud, côté C3 ; le bouton au-dessus du plan la montre ouverte, mi-ouverte (vantaux en V, pivot à 60°) ou fermée. Passage libre ≈ 66 ; accès depuis la cuisine, du coin du plan de B5 à l'angle de C3 : 60. Passages dans le cellier : 67 à l'entrée, devant les balais (accrochés au mur nord dans les 40 libérés par le rayonnage) ; 41 entre les deux rayonnages, 41 entre le rayonnage nord et le flanc de C3. Organisation du cellier : un rayonnage toute hauteur P40 contre le mur nord, de la cloison jusqu'au mur de l'alcôve (x 367 → 434, 6 tablettes de 63, la première à h 60 au-dessus des tuyaux), pour les denrées ; un second rayonnage toute hauteur P19 contre le mur du WC (x 382 → 434, 6 tablettes de 48), pour l'entretien au sol et les réserves non alimentaires ; entre les deux, 41 de passage vers la niche : nourrice, groupe de sécurité et chute restent accessibles. Finitions : joues de 2 sur les flancs visibles des colonnes (nord de C2, sud de C1 jusqu'au décroché) et des meubles hauts (ouest de H1, est de H4), fileurs de 7 jusqu'au plafond au-dessus des hauts et des colonnes. Coin repas : banquette contre le mur sud, du mur ouest au retour du doublage de l'entrée (x 0 → 140, 50 de profondeur : assise 45 à h 45 avec coffre, dossier 5 à h 85) ; table type Véra 70 × 70 aux angles arrondis (rose poudré, chant noir), sur un pied central à embase, devant, à 10 de l'assise (x 35 → 105, y 122 → 192) ; pas de chaise. Pan de mur derrière la banquette peint en vert profond (voir Matériaux). La banquette s'arrête à y 202, au sud de la fenêtre (y 200). Suspension (tireté jaune) : point lumineux au plafond centré sur la table, abat-jour Ø 35, bas à h 140, soit 65 au-dessus du plateau (coupe B-B). Places : 2 adultes à l'aise sur la banquette (140 de long, 70 par personne), 3 en se serrant ; un tabouret pliant côté nord en appoint. Sous la banquette : deux tiroirs (façades h 6 → 40), de part et d'autre du pied de la table ; ils passent au-dessus de l'embase (tireté : tiroirs sortis de 35). Au-dessus (tireté) : étagère P25 contre le mur sud, sur toute la longueur de la banquette, dessus à h 162.5, avec l'enceinte audio (22 × 18 × 30) à l'est et la plante à l'ouest (coupe B-B). Ouvertures : porte du LV abattue (y 60 → 132), porte du four abattue (x 262 → 322, y 180 → 240), porte du frigo à 90°, charnières au sud : elle se rabat vers le sud et on accède au frigo par le nord, côté évier. Elle touche la porte du four abattue à y 201 : on ne les ouvre pas en même temps. Meubles hauts (tireté) : 4 de 60 + 60 + 60 + 60, x 25 → 265, joints au droit de ceux des bas ; à leur gauche, étagères ouvertes jusqu'au mur ouest ; caisson P33 + façade 2.

Coupe à y 90, regard vers le nord. Socle 15, caissons bas h 15 → 87, plan de travail 4 (h 87 → 91), meubles hauts h 153 → 243, fileur de 7 jusqu'au plafond (250). Ruban LED (jaune) sous H1 → H4, vers l'avant, pour éclairer le plan de travail. Façades : organisation tout en tiroirs ; les traits épais sont les poignées.

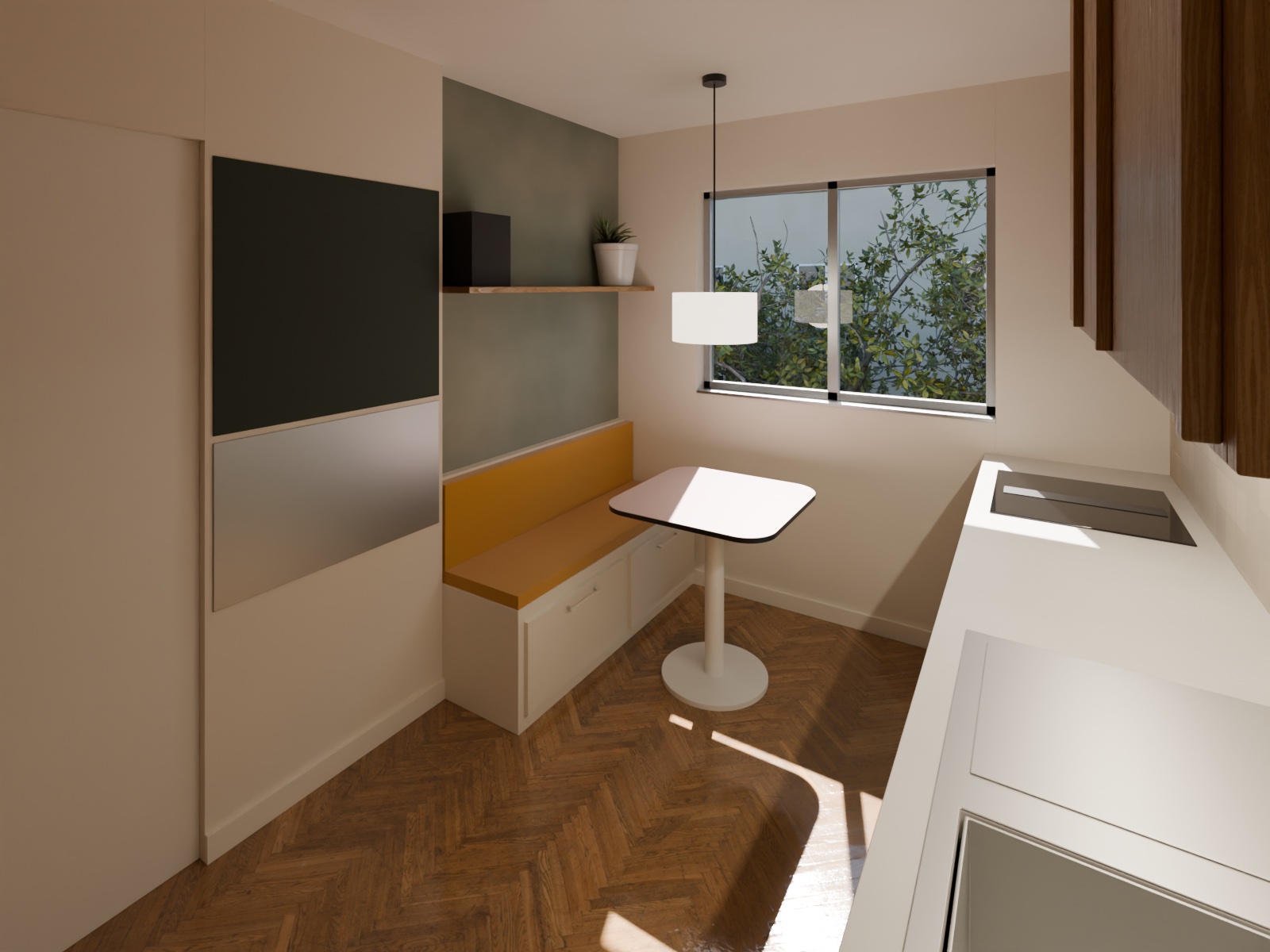

Coupe à y 150, regard vers le sud : l'est est à gauche. Porte d'entrée : baie 78 × 204, porte à galandage, vantail 83 × 204 (fermé), qui rentre à droite dans le caisson du doublage (poche 85). Sur le caisson, tableau noir h 120 → 200 et zone aimantée h 70 → 118. Banquette et table coupées, pan de mur vert derrière, avec l'étagère P25 au-dessus (h 160 → 162.5) et l'enceinte audio ; à gauche, la colonne C2 coupée (C1 derrière). À droite, la fenêtre coupée ; au centre, la baie d'entrée et son vantail fermé.

Proposition. Les traits tiretés relient chaque interrupteur à la lumière qu'il commande. Hauteurs (h) à l'axe du boîtier, depuis le sol fini. Les prises au fond des meubles (contour tireté) sont placées à côté de l'appareil, jamais derrière lui, pour pouvoir le débrancher en ouvrant le meuble voisin : four et plaque dans B1, lave-vaisselle sous sa niche, micro-ondes et frigo au-dessus de la leur. Au-dessus du plan de travail, rien au-dessus de la plaque ni de l'évier ; les prises de crédence sont à h 110, à mi-hauteur entre le plan (h 91) et les hauts (h 153).

En entrant, la main droite trouve S1 : en haut le plafonnier, au milieu les LED du plan de travail, en bas la suspension. On cuisine : S2, au bout du plan à côté de l'évier, allume ou éteint les LED sans revenir à l'entrée ; sa touche du bas allume le cellier en passant la porte (le voyant signale une lumière oubliée derrière la porte fermée). On passe à table : la suspension se règle depuis la banquette (S3) ; S1 et S3 sont deux poussoirs d'un même variateur (appui court : allume ou éteint, appui long : varie). En sortant, tout s'éteint depuis S1, sauf le cellier (S2).

Même coupe que A-A. Boîtiers de la crédence (P1 → P3) et S2 à h 110 ; au fond des meubles, en tireté : P4 (hotte, dans H1), P5 (four) et P6 (sortie de câble de la plaque) dans B1 ; à droite, P12 dans le cellier.

NF C 15-100 (vérifié sur des guides, pas sur le texte de la norme ; à confirmer par l'électricien) : au moins 6 socles dans une cuisine de plus de 4 m², sur un circuit dédié 20 A de 6 socles au plus, dont 4 au-dessus du plan de travail ; une prise double compte pour 2 socles (ici 5 au-dessus du plan, plus le micro-ondes). Pas de prise au-dessus du bac de l'évier ni de la plaque ; 60 cm entre une prise et l'évier sont conseillés (P3 est à 65 du bac). Prises de crédence à 8 cm au moins au-dessus du plan (ici 19), prise de hotte à 1,80 m au moins (P4 : 2,25), sortie 32 A à 12 cm au moins du sol (P6 : 60). Circuits spécialisés pour la plaque (32 A, 6 mm², différentiel type A), le four et le lave-vaisselle. Point lumineux de plafond sur boîtier DCL. Le plafonnier suppose une boîte au plafond : à prévoir avec la suspension (dalle béton : en saillie ou par une saignée). Vérifier aussi la puissance de l'abonnement (plaque, four et LV ensemble).

Échantillon	Élément	Matériau
	Sol, ancienne chambre	Parquet chêne huilé en bâtons rompus Lames 8 × 32, rangs horizontaux, pointes vers le nord.
	Sol, ancien cellier et ancien placard	Ciment (béton ciré gris) À partir du nu de l'ancienne cloison (x 325).
	Murs	Blanc légèrement chaud, à peine beige Piste : Farrow & Ball Wimborne White (n° 239, LRV ≈ 90), blanc à sous-ton crème discret ; à peine plus chaud : Pointing (n° 2003). Teinte à l'écran approximative : à valider sur échantillon, au mur, à la lumière de la pièce.
	Plinthes (socles des meubles bas et des colonnes, pied du mur de la fenêtre et du doublage de l'entrée)	Couleur des murs Même blanc que les murs.
	Fileurs	Canopée au mur ouest, couleur des murs au sud de C1 Fileur de 5 entre B1 et le mur ouest (plan de travail prolongé jusqu'au mur) ; fileur de 10 entre C1 et le montant du galandage (mur sud), qui ferme la poche de l'angle.
	Colonnes C1, C2, C3 et meubles hauts H1 → H4	Chêne miel, Plum Living Façades, joues et fileurs.
	Meubles bas B1 → B5	Laque Canopée, Plum Living Vert profond (nuancier Plum Living), posé sur caissons type IKEA METOD.
	Crédence	Zellige greige Carreaux 10 × 10 émaillés à la main, h 91 → 153, sur toute la rangée.
	Plan de travail	Effet béton blanc-gris Matière à définir (compact, céramique, quartz…) ; elle décide du type d'évier possible (sous plan ou à encastrer).
	Évier et robinetterie	Inox brossé Bac et mitigeur.
	Poignées des façades bois (C1, C2, C3, H1 → H4)	Profilé toute longueur en chêne miel Même matière que la façade : sur toute la largeur des tiroirs, sur toute la hauteur des portes.
	Poignées des meubles bas Canopée (B1 → B5)	Barres en inox brossé Comme l'évier et la robinetterie.
	Table	Stratifié rose poudré à chant noir Plateau type Véra (Les Gambettes) carré 70 × 70 aux angles arrondis (R 12), sur un pied central laqué blanc à embase ronde, adapté à la banquette.
	Pan de mur derrière la banquette	Peinture vert profond Du mur ouest au doublage de l'entrée, jusqu'au plafond : un vert profond proche de Canopée (piste : peinture murale Vert sauvage de Plum Living, à comparer sur échantillon avec la façade Canopée) relie le coin repas aux meubles bas.
	Banquette	Coffre couleur des murs, coussins velours ocre moutarde Coffre, dossier et façades des tiroirs dans le blanc des murs ; coussins d'assise et de dossier en velours côtelé ocre moutarde (retenu face au terracotta et au vieux rose).

Teintes indicatives à l'écran : Canopée et chêne miel d'après le rendu 3D (laque mate Plum Living), parquet d'après la photo de référence. À valider sur échantillons.

Organisation A, tout en tiroirs, électroménager inchangé : tout se voit d'en haut, sans se baisser ni vider l'avant (coulisses plus chères que des charnières). Le contenu est aussi écrit en italique sur les façades, dans les coupes A-A (mur nord), B-B (banquette) et C-C (colonnes). Rangement proche de l'usage : ustensiles, poêles et épices autour de la plaque ; assiettes au-dessus du LV ; couverts, verres et tasses dans C3 (tiroirs à l'anglaise), à côté du frigo.

Mesurée comme le font les cuisinistes : mètres linéaires de meubles, nombre de meubles, tiroirs, plan de travail utile (hors évier et plaque) et implantation, sur la version figée V11.34, la version affichée et la proposition 9 A, avec les repères d'une cuisine d'environ 8 m² (la pièce fait 3,25 × 2,52 = 8,2 m² hors cellier). En vert : dans le repère ; en rouge : en dessous ; dépasser le haut du repère n'est pas une erreur. L'écart se lit par rapport à V11.34. Volume (repère moins parlant, gardé pour comparer) : largeur × profondeur du caisson × hauteur des façades de rangement, électroménager, socles et sous-évier exclus ; cellier : largeur utile × profondeur × hauteur des rayonnages, de la première tablette au haut du rayonnage.
